Номер

24-210-02

Наименование проекта

Ручная лебедка для проведения аварийных работ на воде

Назначение

Для производства ремонтных работ аварийных пучков в пути следования плота и на формировочных пунктах

Рекомендуемая область применения

При производстве ремонтных работ в водном хозяйстве.

Описание

Результат выполнения конструкторской разработки.

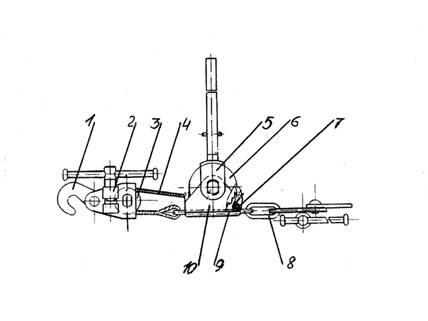

Ручная лебедка состоит из основания 10 сварной конструкции (см.рисунок), на оси которой установлен барабан 6, толкателя 5 с ручкой и фиксатором. Для стопорения барабана от обратного вращения установлена собачка с пружиной 7.

Лебедка во время работы удерживается в вертикальном положении с помощью скобы 9, приваренной к основанию. Равномерная намотка рабочего каната 4 на барабан обеспечивается установленной перед ним рамкой ограничителя.

Для закрепления одного конца рабочего каната к основанию лебедки приварена петля. С другой стороны к петле соединительным звеном 8 крепится комбинированный захват, состоящий из крюка 1 и зажима 2, соединяющийся с рабочим канатом через блок 3.

Слабую цепную или проволочную обвязку утягивают следующим образом. Неподвижным комбинированным захватом лебедка крепится за обвязку с одной стороны пучка. Барабан растормаживается, рабочий канат лебедки разматывается на необходимую длину, и лебедка другим захватом крепится к обвязке с другой стороны пучка. Собачка и фиксатор вводятся в зацепление с храповиком. Качанием ручки производится наматывание каната на барабан и утяжку обвязки с последующей скруткой.
