Результат выполнения конструкторской разработки.

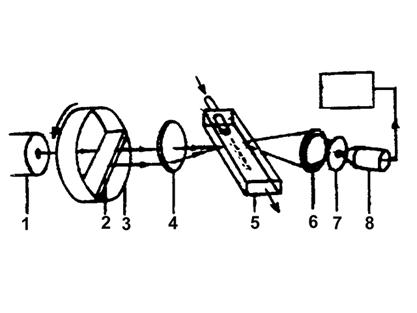

Лазерный анализатор включает в себя лазер 1 (см.рисунок), луч которого попадает на светоделитель 2 и расщепляется на два когерентных пучка. Пучки сводятся линзой 4 и фиксируются в исследуемой точке аэрозольной камеры 5, в которую направляется поток исследуемого аэрозоля, обдуваемый чистым воздухом. Рассеянное частицами излучение собирается объективом 6 и переносится через апертурную диафрагму 7 на фотокатод фотоумножителя 8.

Анализ фототока осуществляется спектроанализатором 9. С целью увеличения точности спектроанализатор скомплектован генератором и цифровым частотомером.

Светоделитель помещен внутри гониометра 3 с аксиальной осью, совпадает с выходным лазерным пучком.

Аэрозольная камера размещается в узле, имеющем три взаимоперпендикулярных подачи, контролируемые с помощью индикаторов часового типа.

Кинетичность потока обеспечивается воздушными демпферами и использованием насоса с асинхронным двигателем, питаемым стабилизированным напряжением.

Поворотом гониометра осуществляется изменение между реперной составляющей скорости потока и исследуемой компонентной скорости дрейфа частиц во внешнем поле. Измерения производятся путем снятия профилей скорости в данном сечении потока при наличии и отсутствии поля. Наличие составляющей переносной скорости позволяет также определить знак скорости дрейфа частиц в поле. Подвижность зондируемой фракции частиц находится по формуле

где df - разность допплеровских частот, измеренных в поле и без него;

l - длина волны излучения лазера;

q - угол между пучками;

С_zw - проекция градиента внешнего поля на вектор рассеяния.

Аэрозольные камеры, в которых производится сепарация и исследования аэрозоля, представляют собой плоскопараллельные каналы, в которые изокинетически аспирируется струя аэрозоля со скоростью 1-2 см/с.

Электрофорез исследуется в аспирационном конденсаторе при напряженности поля 5 кВ/см, термофорез - в однородном термальном поле с градиентом 250 ⁰С/см и поле, создаваемом нагретой нитью, диффузиофорез - непосредственно локацией поля скоростей вокруг капли жидкости, обдуваемой двухфазовым потоком.

Камера для изучения гравитационного оседания частиц представляет собой седиментационную колонну с однократным импульсным запуском дисперсной фазы.
