Результат выполнения конструкторской разработки.

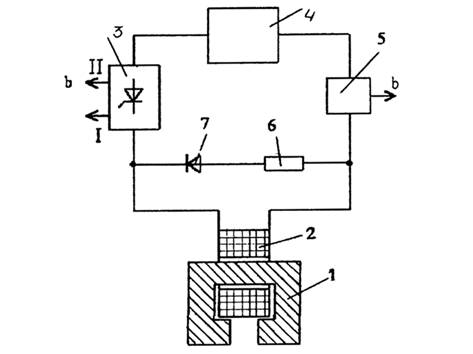

Импульсный трансформатор содержит магнитопровод 1 (см.рисунок) с немагнитным зазором, обмотку 2, источник питания 4, управляемый ключ 3, датчик скорости изменения электрического тока 5, нагрузку 6, диод 7.

Датчик скорости изменения электрического тока представляет собой маломощный трансформатор, первичная обмотка которого включена в цепь обмотки, а вторичная нагружена на резистор с большим активным сопротивлением. В таком трансформаторе магнитный поток в сердечнике будет создаваться только электрическим током первичной обмотки, а напряжение на резисторе, пропорциональное скорости изменения магнитного потока в сердечнике, будет однозначно связано со скоростью изменения электрического тока в первичной обмотке, следовательно, и со скоростью изменения электрического тока в обмотке импульсного трансформатора. К резистору подсоединен вход порогового устройства, выход которого соединен со вторым входом управления управляемого ключа.

Импульсный трансформатор работает следующим образом. От генератора управляемых импульсов на первый вход управления управляемого ключа подается сигнал, и ключ открывается. Электрический ток от источника питания поступает в обмотку и создает магнитный поток в магнитной цепи трансформатора. При наступлении насыщения в магнитной цепи магнитопровода скорость нарастания электрического тока в обмотке резко увеличится и напряжение на резисторе станет больше порогового значения, в результате чего на выходе порогового устройства возникает сигнал, который закроет ключ. Электрический ток, создаваемый обмоткой за счет запасенной магнитной энергии в немагнитном зазоре, через диод будет теперь питать нагрузку.

Импульсный трансформатор может питаться от сети переменного тока. В этом случае на входы управления управляемого ключа подаются сигналы от датчиков фазы, на второй вход управления может подаваться сигнал от датчика скорости изменения электрического тока или от датчика, представляющего собой комбинацию датчика фазы и датчика скорости изменения электрического тока.

В простейшем случае на второй вход управления управляемого ключа может подаваться сигнал от датчика электрического тока или просто сигнал, несколько сдвинутый по времени от сигнала, подаваемого на первый вход управления управляемого ключа.

Накопление и передача энергии нагрузке осуществляется при максимально возможном магнитном сопротивлении немагнитных зазоров магнитной цепи, когда магнитная подсистема способна накапливать и отдавать гораздо больше энергии. Это позволяет значительно повысить удельную мощность.

Импульсный трансформатор мощности
