20-316-02

Наименование проекта

Устройство УМС 5

Назначение

Опрос интеллектуальных датчиков температуры и управление блоками реле в составе системы сбора информации и регулирования техпроцесса

Рекомендуемая область применения

Предприятия химической, энергетической, газоперерабатывающей нефтехимической и нефтеперерабатывающей промышленности.

Описание

Результат выполнения конструкторской разработки.

Устройство многоканальной сигнализации УМС 5 имеет встроенный интерфейсrs232, возможность подключения до 5 выносных табло.

УМС 5 обеспечивает инсталяцию интеллектуального датчика: присвоение типа (датчик температуры, коммутирующее устройство, преобразователь); ввод заводского номера (физического номера устройства); назначение и ввод времени опроса (!…1000 сек); назначение и ввод уставок (больше, меньше); ля коммутирующего устройства - привязку к датчику (группе датчиков).

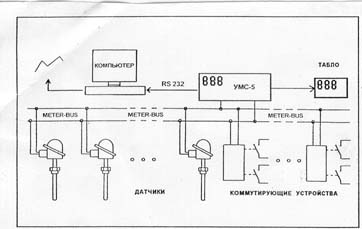

На базе прибора УМС 5 выполнена система сбора информации и регулирования техпроцесса, структурная схема которой представлена на рисунке. Система измерения и контроля является упрощенной системой - работает без участия ЭВМ, отсутствует регистрация данных.

Рабочий режим УМС 5 в составе системы: питание интеллектуальных датчиков; обмен информацией с ними по двухпроводной шине в форматеmeter-bus; индикация результатов измерения в циклическом режиме или выборочно по любому каналу; сравнение измеряемых параметров (от каждого интеллектуального датчика) с уставками, задааемыми с клавиатуры, с выдачи управдяющих выходных сигналов на определенные интеллектуальные коммутирующие устройства; сохранение для каждого интеллектуального датчика дату и время последнего выхода контролируемого параметра за границу уставок и возврата в норму.

Преимущества перед известными аналогами

Автоматический контроль исправности, программно-кодовая защита от несанкционированного доступа

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Технико-экономический эффект 2,81 тыс. руб. на единицу продукции в год

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

01.10.2002
