Результат выполнения конструкторской разработки.

В состав системы входят: интеллектуальные датчики температуры (подключается по шинеmeter-bus); интеллектуальные преобразователи «ток (4…20 мА)/ стандартmetr-bus», позволяющие подключать любые датчики с токовым выходом 4…20 мА (подключается по шинеmeter-bus); интеллектуальные коммутирующие устройства (подключаются по шинеmeter-bus); МАСТЕР (преобразователь «стандартmeter-bus» - «интерфейсrs232) или прибор УМС5; двухпроводная шина, соединяющая вместе все интеллектуальные датчики и коммутирующие устройства; персональный компьютер с операционной системойwindows98 и драйвером связи с приборами полевого уровня (датчики, преобразователи, коммутирующие устройства) - для системы с устройством МАСТЕР.

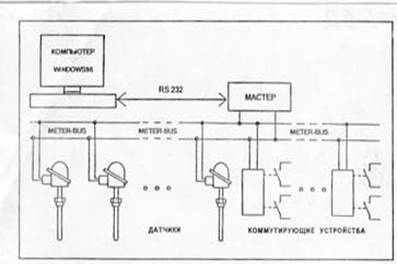

На рисунке представлена структурная схема системы сбора информации и регулирования техпроцесса на основе устройства МАСТЕР. Система обеспечивает: инсталяцию устройства полевого уровня; цикличный опрос датчиков за время 1…1000 с; создание архива в виде файлов на каждое устройство; вывод информации с заданных устройств в цифровом и/или графическом видах; обработку и экспорт данных и другие программы; сравнение измеряемых параметров с уставками: аварийный низ, технологический низ, норма, технологический верх, аварийный верх; привязку коммутирующего устройства (группы коммутирующих устройств) к датчику (группе датчиков) и выдачу на них управляющих воздействий

Погрешность системы определяется погрешностью датчиков, сама система погрешностей не вносит.

В случае выхода контролируемых параметров за пределы уставок или обрыв устройства на экран выводится номер аварийного устройства и значение измеренного параметра.
