Номер

20-276-02

Наименование проекта

Разборные пластинчатые теплообменники

Назначение

Охлаждение или нагрев технической воды, растительных и минеральных масел, молочных продуктов, пива, дрожжей, утилизация тепла от различных источников.

Рекомендуемая область применения

Жилищно-коммунальное хозяйство, промышленность пищевая и перерабатывающая

Описание

Результат выполнения конструкторской разработки.

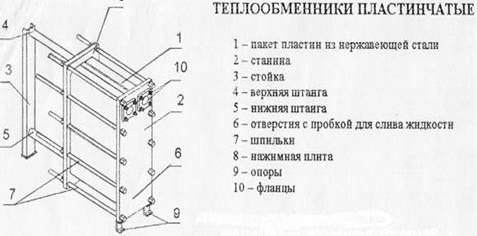

Конструкция пластинчатого теплообменника (см. рисунок) содержит набор гофрированных пластин, изготовленных из коррозионно-стойкого материала, с каналом для двух жидкостей, участвующих в процессе теплообмена.

Жидкости, через патрубки вводятся в теплообменник. Прокладки, установленные специальным образом, обеспечивают распределение жидкостей по соответствующим каналам, исключая возможность смешивания потоков. Тип гофров на пластинах и конфигурацию канала выбирают в соответствии с требуемой величиной свободного прохода между пластинами, обеспечивая оптимальные условия теплообмена

Разборные теплообменники могут собираться на консольной и двухопорной раме в зависимости от тепловой нагрузки.

Гофрированная поверхность пластин обеспечивает высокую степень турбулентности потоков и жесткость конструкции теплообменника. Размещение патрубков для ввода и отвода сред возможно как на опорной, так и на прижимной плитах.

Преимущества перед известными аналогами

Высокая надежность, устойчивость к загрязнениям, меньшая, чем у аналогов стоимость

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Экономия матриалов на 17%

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

11.09.2002
