ИННОВАЦИИ БИЗНЕСУ

Номер

20-175-02

Наименование проекта

Аэродинамический классификатор порошков АКП

Назначение

Разделение на фракции сыпучих полидисперсных материалов

Рекомендуемая область применения

Строительная, химическая, пищевая отрасли промышленности. горное дело

Описание

Результат выполнения конструкторской разработки.

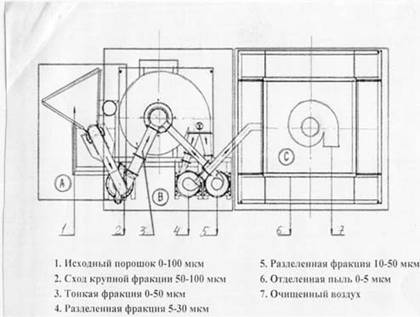

Классификатор порошков состоит из трех независимых систем, объединенных в единую технологическую линию (см. рис.). 1. Система загрузки и дозирования (А) включает в себя загрузочный бункер и шнековый дозатор. 2. Система классификации (В) состоит из классификатора, вентилятора-разделителя, циклонов-отделителей. 3. Система пылеотделения (С) содержит набор фильтров с виброочисткой и вентилятор.

Материал на классификацию подается шнековым дозатором из загрузочного бункера в классификатор. В классификаторе в вихревом потоке происходит первая ступень классификации - отделяется заданная тонкая фракции и уносится потоком воздуха в вентилятор-разделитель. Оставшаяся крупная фракция проходом уходит вниз из классификатора. Разделение тонкой фракции по размерам осуществляется на выходе из вентилятора-разделителя (количество определяется заказчиком). Запыленный воздух из последнего циклона подается в систему пылеотделения, где тонкая - пылевая фракция (0-5 мкм) осаживается и собирается в специальные емкости.

Преимущества перед известными аналогами

Высокая надежность, долговечность. Низкое энергопотребление

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда в 1,2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

17.07.2002
