Результат выполнения научно-исследовательской работы.

В связи с тем, что бригаде приходится обслуживать линии ВЛ-0,4/10 кВ на отдаленных участках, где невозможен проезд автотранспортом, и часто приходится идти пешком, разработан прибор, позволяющий на рабочем месте проверить целостность и годность УВН-10 кВ. Для этого можно использовать прибор простой в конструкции, легкий, безопасный и надежный в эксплуатации: размером 21:15:16см, весит 2,5 кг.

Прибор установлен в коробке мегометра (500В) и для вращения магнето использована ручка мегометра.

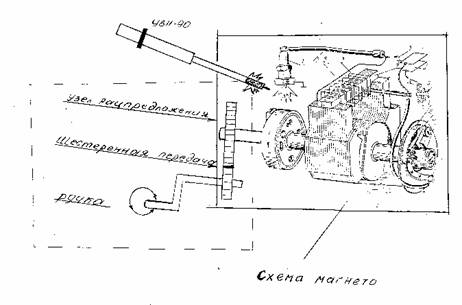

Прибор состоит: 1) из магнето от трактора, представляющий собой двухполосной магнит, вращающийся между стоек. Сюда же входит прерыватель с двумя контактами (подвижным и неподвижным). Трансформатор с двумя обмотками: первичной с небольшим числом витков (150-200) сечение провода 1мм, и вторичной с большим числом витков (11-13 тыс.) провод сечения 0,07мм. 2) Шестеренчатая передача. 3) Рукоятка.

Прибор основан на принципе динамики. Действие магнето заключается в следующем: при вращении магнето вокруг собственной оси, когда полюса расположатся против стоек, магнитный поток от северного полюса пойдет по левой стойке, затем по сердечнику, наконец, по правой стойке к южному полюсу магнето.

Переменный магнитный поток наводит в обмотках трансформатора электродвижущую силу ЭДС. В витках первичной обмотки наводится ЭДС самоиндукции, достигающая 300-400в, а во вторичной обмотке индуктируется ЭДС 18-20кВ.
