Инновации бизнесу. Резцы с напаяной пластиной из Эльбора-Р для обработки глухих отверстий

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

15-200-02

Наименование проекта

Резцы с напаяной пластиной из Эльбора-Р для обработки глухих отверстий

Назначение

Резание металлических изделий

Рекомендуемая область применения

Обработка металлический деталей на токарных станках

Описание

Результат выполнения конструкторской разработки.

Резец на основе сверхтвердого материала Эльбор-Р предназначен для чистового и тонкого точения глухих отверстий в деталях из закаленных сталей (hrc_э40ё67) и чугунов (hb200ё600) в условиях незначительных ударных нагрузок. Крепление пластины из Эльбора-Р в резце осуществляется пайкой или методом порошковой металлургии.

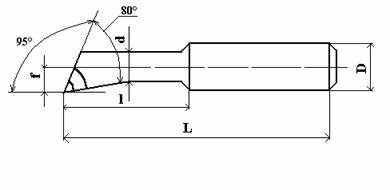

Обозначение исполнения резца	Основные размеры, мм
Обозначение исполнения резца	d	l	d	l	f
2141-0151	6	40	6	10	3
2141-0152	8	40		15
2141-0153	10	60		20
2141-0154	12	80	8	25	4
2141-0155	16	100	10	30	5
2141-0156	20	125	12	40	6

Рекомендуемыережимы работы резцами

из Эльбора-Р

Обрабатываемый материал	Скорость резания, м/мин	Продольная подача, мм/об	Глубина резания, мм	Шероховатость обработанной поверхности,ra, мкм
Сталь закаленнаяhrc_э55ё67	70ё150	0,04ё0,07	0,02ё0,5	0,63ё1,25
Сталь закаленнаяhrc_э55ё67	100ё180	0,02ё0,03	0,05ё0,15	0,16ё0,32
Сталь закаленнаяhrc_э40ё54	70ё150	0,05ё0,08	0,3ё0,5	0,63ё1,25
Сталь закаленнаяhrc_э40ё54	100ё180	0,02ё0,04	0,1ё0,25	0,16ё0,35
Сталь нетермообработ.	200ё300	0,02ё0,06	0,1ё0,5	0,32ё0,63
Чугун серый высокопрочный hbі300	200ё300	0,07ё0,10	0,4ё0,6	1,25ё2,50
Чугун серый hb<300	300ё400	0,03ё0,06	0,1ё0,3	0,32ё1,25
Чугун серый hb<300	400ё500	0,04ё0,08	0,2ё0,7	0,63ё2,50
