Номер

15-199-02

Наименование проекта

Вставки к фасочным резцам с режущим элементом из Эльбора-Р

Назначение

Резание металлических изделий

Рекомендуемая область применения

Обработка металлических деталей на токарных станках

Описание

Результат выполнения конструкторской разработки.

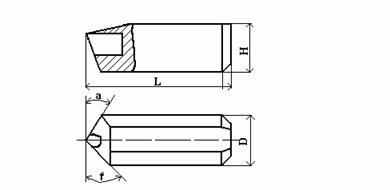

Цилиндрическая вставка на основе сверхтвердого материала Эльбор-Р предназначен для чистового и тонкого точения сквозных отверстий в деталях из закаленных сталей (hrc_э40ё67) и чугунов (hb200ё600) в условиях незначительных ударных нагрузок. Крепление вставки из Эльбора-Р в резце осуществляется пайкой или методом порошковой металлургии.

Обозначение	d, мм	h, мм	l, мм	a°	f°
ИС-214.00.00	8	6,7	12	10	30
-01	9	7,2	15
-02	10	7,7	15
-03	8	6,7	12		45
-04	9	7,2	15
-05	10	7,7	15

Рекомендуемыережимы работы резцами

из Эльбора-Р

Обрабатываемый материал	Скорость резания, м/мин	Продольная подача, мм/об	Глубина резания, мм	Шероховатость обработанной поверхности,ra, мкм
Сталь закаленнаяhrc_э55ё67	70ё150	0,04ё0,07	0,02ё0,5	0,63ё1,25
Сталь закаленнаяhrc_э55ё67	100ё180	0,02ё0,03	0,05ё0,15	0,16ё0,32
Сталь закаленнаяhrc_э40ё54	70ё150	0,05ё0,08	0,3ё0,5	0,63ё1,25
Сталь закаленнаяhrc_э40ё54	100ё180	0,02ё0,04	0,1ё0,25	0,16ё0,35
Сталь нетермообработ.	200ё300	0,02ё0,06	0,1ё0,5	0,32ё0,63
Чугун серый высокопрочный hbі300	200ё300	0,07ё0,10	0,4ё0,6	1,25ё2,50
Чугун серый hb<300	300ё400	0,03ё0,06	0,1ё0,3	0,32ё1,25
Чугун серый hb<300	400ё500	0,04ё0,08	0,2ё0,7	0,63ё2,50
