Номер

15-165-02

Наименование проекта

Резцы с напаяным алмазом для глухих отверстий

Назначение

Резание металлических изделий

Рекомендуемая область применения

Обработка металлических изделий на токарных станках

Описание

Результат выполнения конструкторской разработки.

Алмазный резец предназначен для чистового точения глухих отверстий в деталях из цветных металлов и их сплавов, а также неметаллических материалов. Крепление алмаза в резце осуществляется пайкой или методом порошковой металлургии.

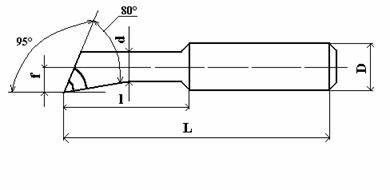

Обозначение исполнения резца	Основные размеры, мм
	d	l	d	l	f
2141-0151	6	40	6	10	3
2141-0152	8			15
2141-0153	10	60		20
2141-0154	12	80	8	25	4
2141-0155	16	100	10	30	5
2141-0156	20	125	12	40	6

Рекомендуемыережимы работы резцами

из кристаллов природных алмазов

Обрабатываемый материал	Скорость резания, м/мин	Продольная подача, мм/об	Глубина резания, мм	Шероховатость обработанной поверхности,ra, мкм
Алюминий и его сплавы	400ё700	0,01ё0,06	0,01ё0,2	0,01ё0,16
Бронза	250ё600	0,02ё0,04	0,03ё0,2	0,08ё0,32
Латунь	400ё700	0,02ё0,06	0,03ё0,06	0,02ё0,32
Баббит	400ё500	0,01ё0,05	0,05ё0,2	0,08ё0,32
Медь	300ё500	0,01ё0,04	0,01ё0,2	0,01ё0,16
Оргстекло	300ё500	0,02ё0,03	0,05ё0,3	0,02ё0,32

Преимущества перед известными аналогами

Увеличена скорость резания

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Стойкость инструмента увеличена на 15%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

04.07.2002
