Результат выполнения научно-исследовательской работы

Фильтр содержит корпус 1, плавающую фильтрующую загрузку 2, удерживающие решетки 3 и 4, патрубки 5 и 6, конусообразное днище 7, конусообразную крышку 8, насадок 9, коллектор 10, трубопровод для подачи исходной воды 11, трубопровод для отвода промывной воды 12, трубопровод для отвода фильтрата 13, трубопровод для подачи промывной воды 14, датчик давления 15, электрифицированные задвижки 16-21, датчики положения электрифицированных задвижек 22 - 27 и блок управления 28.

Фильтр работает следующим образом.

Электрифицированные задвижки 16-18 открываются и при разрешающих сигналах от датчиков положения 22-24 электрифицированных задвижек исходная вода по трубопроводу 11 и центральному патрубку 5 поступает через конусообразное днище 7 и удерживающую решетку 3 внутрь корпуса 1. При движении через конусообразное днище 7 скорость исходной воды плавно уменьшается до расчетной. С этой расчетной скоростью исходная вода проходит через слой плавающей фильтрующей загрузки 2 и удерживающую решетку 4, освобождается от загрязнений, а затем приготовленный фильтрат через конусообразную крышку 8 по трубопроводу 13 поступает потребителю.

При работе плавающая фильтрующая загрузка 2 засоряется, ее гидравлическое сопротивление увеличивается. Когда гидравлическое сопротивление увеличится до расчетной величины от датчика давления 15 на блок управления 28 поступает сигнал на регенерацию плавающей фильтрующей загрузки 2. По команде с блока управления 28 электрифицированные задвижки 16-18 закрываются, а электрифицированные задвижки 19-21 открываются. При разрешающих сигналах от датчиков положения 22-27 электрифицированных задвижек промывная вода от водонапорной башни или промывного насоса (на чертеже не показаны) по трубопроводу 14 через центральный патрубок 6, конусообразную крышку 8 и удерживающую решетку 4 поступает в корпус 1 и обратным током промывает плавающую фильтрующую загрузку 2. Загрязненная промывная вода по трубопроводу 12 отводится в канализацию (на чертеже не показана). Одновременно с этим по коллектору 10 через насадки 9 промывная вода в виде струй поступает в корпус 1 и своим гидравлическим воздействием активизирует оттирание загрязнений от гранул плавающей фильтрующей загрузки 2. Промывка фильтра ведется при повышенном напоре воды. Это ускоряет процесс промывки и повышает эффективность регенерации плавающей фильтрующей загрузки 2 фильтра. По истечении заданного на пульте блока управления 28 времени фильтр переводится в режим фильтрования воды. По команде с блока управления 28 электрифицированные задвижки 19-21 закрываются, а электрифицированные задвижки 16-18 открываются. При разрешающих сигналах от датчиков положения 22-27 электрифицированных задвижек работа по фильтрованию исходной воды возобновляется.

Таким образом, предлагаемое техническое решение позволяет существенно уменьшить строительную высоту фильтра, а следовательно, получить экономию капитальных затрат при строительстве фильтровального помещения. Кроме того, экономический эффект получается благодаря активизации процесса промывки фильтра, сокращению расхода промывной воды, увеличению фильтроцикла и высокому качеству фильтрата.

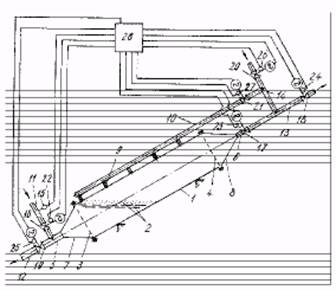

На чертеже схематически изображен фильтр.
