Результат выполнения научно-исследовательской работы

Печь для обработкиимеет зоны нагрева, точного нагрева ивыдержки. В зоне точного нагрева каждые двесоседние РТ попарно последовательносоединены вынесенными за предела печитеплоизолированными коленами, образуяобщий многоветвевой нагреватель, первая ветвь которого со стороны загрузки метизовснабжена газогорелочным устройством, апоследняя - дымовым патрубком,соединенным с объединенным внешнимрекуператором. В зонах нагрева и точногонагрева все РТ установлены вгоризонтальных параллельных транспортному конвейеру плоскостях, а в зоневыдержки на выходе с конвейера ввертикальной плоскости. Кроме того,воздушные коллекторы верхних и нижнихрядов РТ коаксиально встроены вдымопроводы и образуют объединенные порядам внешние рекуператоры, соединенныефланцами с дымовыми патрубками РТ срегулируемымизазорами.

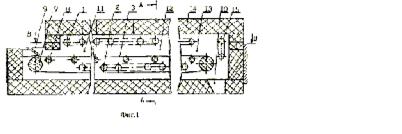

Печь содержит отопительную систему сверхними 1 и нижними 2 рядами РТ,разделенными по высоте транспортнымконвейером 3, газовые 4 и воздушныеколлекторы 5, дымопроводы 6.

Конвейер 3 приводится в движениевалами 7 и поддерживается опорнымироликами 8. Печь снабжена загрузочными 9 иразгрузочными 10 окнами и разделена подлине на зоны нагрева 11, точного догрева 12и выдержки метизов 13 при заданнойтемпературе в контролируемой атмосфере, которой заполнено ее рабочее пространство.Печь снабжена съемным сводом 14. В зонахнагрева и точного догрева все РТустановленыв горизонтальных,параллельных 3, плоскостях (поз. 1, 2), а взоне выдержки на выходе с 3 в вертикальнойплоскости (поз. 15). В отличие от зоннагрева и выдержки в зоне точного догревакаждые две соседние РТ попарнопоследовательно соединены вынесенными запределы печи теплоизолированнымиколенами 16, образуя общий многоветвевойнагреватель. Первые ветви РТ всех зон печи содержат газогорелочные устройства 17, а последние (отводящие) - дымовые патрубки 18. Воздушные коллекторы 5 коаксиально встроены в дымопроводы 6 и образуютобъединенные по рядам внешниерекуператоры 19, соединенные фланцами 20с дымовыми патрубками с регулируемымизазорами.
