Станция глубокой доочистки производственных сточных вод, содержащая озонатор, флотатор, дозатор реагента, скорый фильтр, промывной насос,отстойник и резервуар-накопитель промывнойводы,дополнительноснабженамикрофильтром, повысительным насосом,эжектором, сатуратором, кольцевымизлучателем ультразвука, отражательной пластиной ультразвука, перфорированнойтрубой,обратнымклапаном,электрифицированными задвижками,датчиками положения электрифицированныхзадвижек, датчиком уровня воды в скором фильтре, датчиками давления и блоком управления, причем всасывающий патрубокповысительного насоса соединен сотводящим каналом микрофильтра, напорныйпатрубок повысительного насоса соединен свходным патрубком эжектора и с промывнымустройством микрофильтра, воронка длясброса промывной воды микрофильтра ипатрубок для сброса промывной воды скорогофильтра соединены с отстойником, выходнойпатрубок эжектора соединен с входнымпатрубком сатуратора, всасывающийпатрубок эжектора соединен с озонатором,обратныйклапансоединен сперфорированной трубой и отводящимлотком, реакционная зона флотаторасоединена с выходным патрубком сатуратора и дозатором реагента, напорный патрубокпромывного насоса соединен с трубчатойводораспределительной системой скорогофильтра, выход скорого фильтра соединен сприемником доочищенной производственной сточной воды и резервуаром-накопителемпромывной воды, а датчик уровня воды вскором фильтре, датчики давления, электрифицированные задвижки и датчики положения электрифицированных задвижексоединены с блоком управления.

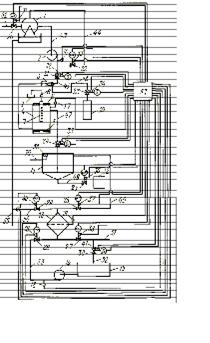

На чертеже схематически изображена станцияглубокойдоочисткипроизводственных сточных вод.

Станцияглубокойдоочисткипроизводственных сточных вод включаетмикрофильтр 1, повысительный насос 2,эжектор 3, сатуратор 4, кольцевой излучательультразвука 5, отражательную пластину ультразвука 6, перфорированную трубу 7,обратный клапан 8, отводящий лоток 9,озонатор 10, флотатор 11, дозатор реагента 12, скорый фильтр 13, промывной насос 14,резервуар-накопитель промывной воды 15,датчики давления 16 -18, датчик уровня водыв скором фильтре 19, электрифицированные задвижки 20-30, датчики положения электрифицированных задвижек 31-41, трубопроводы 42-55, лоток для сбора пены 56и блок управления 57.
