Результат выполнения научно-исследовательской работы

Все технологические агрегаты,обеспечивающие проведение технологиивакуумирования стали, объединены в единыйтехнологический модуль, смонтированный напортале, который имеет механизмвертикальногои горизонтальногоп еремещения. Общая шлюзовая камеравыполнена в виде цилиндра илимногогранной призмы, разделенной наизолированные друг от друга секции поколичеству отдельных технологическихагрегатов. Каждая секция снабженагерметичной дверью, внутри секциирасположены технологический агрегат свозможностью вывода его через двернойпроем секции. На верхней части крышкивакуум-камеры выполнено герметизирующееустройство, на которое при контактеопирается портал, тем самым обеспечиваетсявакуумное уплотнение без дополнительногокрепления.

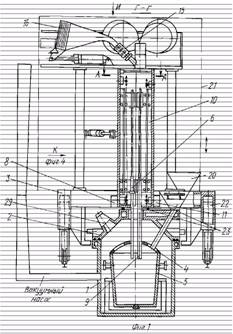

Устройство для обработки жидкогометалла под вакуумом содержитвакуум-камеру с крышкой, на верхней частикоторой выполнено герметизирующееустройство, ковш с защитной крышкой,технологическийблок,включающийкислородную фурму и зонд для замера температуры и отбора проб жидкого металла со шлюзовыми камерами и приводами перемещения, и двухкамерный шлюзовойдозатор для подачи легирующих добавок. Устройство снабжено дополнительными технологическими агрегатами: устройством для замера уровня шлака и металла иустройством для подачи металлической илипорошковой проволоки с приводамиперемещения, которые совместно стехнологическим блоком и двухкамерным шлюзовым дозатором объединены в единый технологический модуль, смонтированный наобщем портале, опирающийся на герметизирующее устройство крышки вакуум-камеры. Портал снабжен приводамивертикального и горизонтальногоперемещения, при этом шлюзовые камеры технологического блока и технологических агрегатов объединены в выполненную в виде цилиндра или многогранной призмы общуюшлюзовую камеру, разделенную на изолированные друг от друга секции,количество которых соответствует количествутехнологических агрегатов. Каждая секцияснабжена герметичной дверью, а внутри ееразмещен технологический агрегат свозможностью вывода его через двернойпроем секции, причем приводы перемещениякаждого технологического агрегата и технологического блока расположены снаружной стороны двери секции.На фиг. 1 изображен общий видпредложенного устройства (разрез Г- Г).
