Результат выполнения конструкторской разработки

Устройство выполнено в виде двухсистем, смонтированных на тележке, с размещением засыпных концов устройств подачи смеси в кристаллизатор по разнымсторонам места расположения выпускногостакана промковша, при этом расходныйбункер каждой системы жестко соединен с дозатором и подвижно с приемным бункером,а дозатор выполнен в виде корпуса с каналомдля перемещения поршня и окном длясоединения с расходным бункером. Величинаединичной порции смеси обеспеченаразмерами окна, сечением каналаперемещения поршня, углом естественногооткоса смеси и положением поршня висходном состоянии. Устройство для подачи смеси в кристаллизатор выполнено в видерасширяющегося в направлении подачисмеси короба. Обе системы снабженывибраторами.

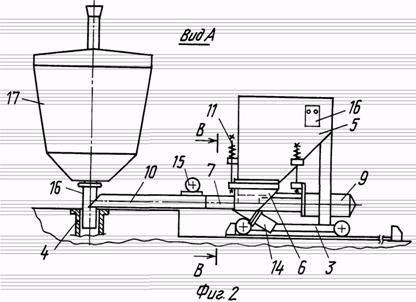

Устройство для подачи шлаковых и экзотермических смесей в кристаллизаторвыполнено в виде двух одинаковых систем 1, 2 (фиг. 1), смонтированных на тележке 3,установленной с возможностью перемещенияв рабочее положение в сторонукристаллизатора 4 и возможностью отвода еев нерабочее положение.

Устройство снабжено общим приемнымбункером 5 (фиг. 1, 2), разделяющим на двапотока выходящую из него смесь (фиг. 4).

Каждая система 1,2 содержит расходныйбункер 6 (фиг. 2), дозатор 7 (фиг. 3) сэлементом перемещения смеси в видепоршня 8, соединенным с пневмоцилиндром 9и устройство 10 для подачи смеси вкристаллизатор 4. Расходный бункер 6 жесткосоединен с дозатором 7 и подвижно сприемным бункером 5 при помощи упругогоэлемента 11. Приемный бункер 5 в нижней части имеет два выхода для соединения срасходными бункерами 6 каждой системы 1,2 (фиг. 4). Дозатор 7 содержит корпус 12 (фиг. 3) с каналом для перемещения поршня 8длиной "l" и окном 13 длиной "i" длясоединения с расходным бункером 6 исвободного высыпания смеси в дозатор 7. Размеры окна 13 и размеры сечения каналаперемещения поршня 8 взяты с учетомобъема единичной дозы смеси, необходимойдля подачи в кристаллизатор 4. Объемединичной дозы смеси ограничиваетсяднищем поршня 8 в исходном положении,стенками корпуса 12 канала перемещенияпоршня 8 и углом естественного откосасмеси а°, высыпающейся в дозатор 7 через окно 13. Длина "l" всегда больше "i" для обеспечения перекрытия окна 13 в крайнемлевом положении поршня 8. Устройствоснабжено вибраторами 14, 15.
