Результат конструкторской разработки

Прокатная клеть, содержащаястанину, валки,привод валков,магнитопроводы, катушки и источникэлектрического тока, снабжена по меньшеймере одной парой П-образныхэлектромагнитов, одной парой плоскихэлектромагнитов с прямоугольнымсердечником, охватывающих валки ирасположенных по отношению друг к другуодноименными полюсами относительноплоскости прокатки. Станина клетисовмещена с магнитопроводами, нажимныевалки выполнены в виде сердечников изпостоянных магнитов, снабженных катушкамиуправления и охваченных цилиндрическимимагнитопроводами, соединяющими иходноименные полюса. На боковых сторонах П-образных электромагнитов установленыдополнительные П-образные электромагниты,снабженные катушками управления,П-образные электромагниты жесткосоединены между собой немагнитнымиопорами и немагнитным фундаментом клети спомощью винтов

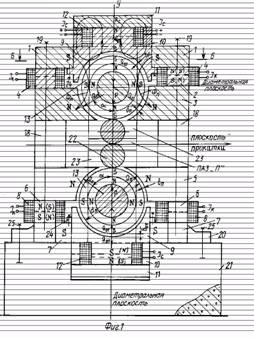

Прокатная клеть /фиг. 1/ состоит из двухП-образных электромагнитов, состоящих измагнитопроводов 1, 2, 3 и катушеквозбуждения 4, расположенных вышеплоскости прокатки, двух П-образныхэлектромагнитов,состоящихизмагнитопроводов 5, 6, 7 и катушеквозбуждения 8, расположенных ниже плоскости прокатки, двух плоскихэлектромагнитов,состоящихизмагнитопровода - полюса 9 имагнитопроводов 10 и 11 и катушеквозбуждения 12, установленных симметричноотносительноплоскостипрокатки,охватывающих нажимные валки 13 ивыполненных в виде сердечников изпостоянных магнитов 14, снабженныхкатушками управления 15 и охваченныхцилиндрическими магнитопроводамисумматорами магнитных потоков 16,соединяющих их одноименные полюса /s/.

Для изменения плотности магнитногопотока Ф _п /фиг.2/ вдоль бочки нажимноговалка 13 клеть снабжена дополнительными электромагнитами 17, установленными набоковых сторонах магнитопроводов 1, 7 и/или/ 3, 5 с магнитопроводами П-образнойформы. Изменение плотности потокаФ _п происходит путем создания параллельныхпотоков Ф _р одного или противоположногонаправлений с направлением потока Ф _п.Плоские электромагниты установлены сзазором 5 _ОТ, а П-образные электромагнитыустановлены с зазором 8 _П по отношению кповерхности валков 13. Магнитопроводы 1, 2,3 и 5, 6, 7 соединены между собой черезопоры 18 из немагнитного материаластяжными болтами /винтами/ 19.Магнитопроводы 7 имеют приливы 20 длякрепления клети к фундаменту 21.

Нажимные валки 13 и рабочие валки 22установлены на подушки 23, свободноперемещающиеся по вертикальному пазу "П". П-образные и плоские электромагниты жесткосоединены друг с другом с помощью болтов 24. Клеть крепится к немагнитномуфундаменту 21 с помощью болтов 25. Привод валков условно не показан. Подушки 23 выполнены из немагнитного материала.
