Результат конструкторской разработки

Рабочая клетьпрокатного стана включает станины, рабочие и опорные валки с подушками, узлы осевойфиксации подушек рабочих валков сзащелками и встроенными в узлы датчикамиосевых нагрузок. Узлы осевой фиксацииподушек смонтированы на лицевойповерхности стоек станины со стороныперевалки. Подушки рабочих валков с этойстороны снабжены заплечиками иустановлены в клети с зазорами между заплечиками и лицевой поверхностью стоек станины. Заплечики выполнены с боковымипродольными пазами. В пазы входятхвостовики защелок. На подушках нижнегоопорного валка смонтированы подъемныебалки для перемещения по ним на каткахподушек нижнего рабочего валка приперевалках. На внутренних боковыхповерхностях стоек станин выполненыограничительные упоры для фиксацииверхнего положения подъемных балок иподушек рабочих валков при перевалках. Наповерхностях заплечиков подушки нижнегорабочего валка, обращенных к станине,выполнены пазы. На лицевых поверхностяхстоек станины закреплены дистанционныепланки. Планки расположены против пазов врабочем положении подушки. Толщинадистанционных планок равна величинезазоров между заплечиками и лицевойповерхностью стоек станины. Приведенызависимости для определения длины пазовна заплечиках подушек и положения дистанционных планок относительно ограничительных упоров.

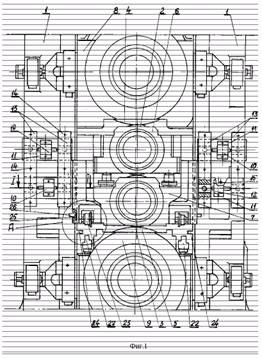

Рабочая клеть прокатного стана включает станины 1, верхний и нижний рабочие валки 2,3, опорные валки 4, 5, подушки 6, 7 рабочихвалков и подушки 8, 9 опорных валков.

На лицевой поверхности стоек станины состороны перевалки смонтированы узлыосевой фиксации 10 полушек рабочих валков.Узлы включают защелки 11 и встроенные в узлы датчики осевых нагрузок 12. Защелки идатчики установлены в корпусах 13,закрепленных на стойках станины с помощьюболтов 14. Каждый узел фиксации содержитдва датчика.
