Результат выполнения научно-исследовательской работы

Печь для обработки имеет зоны нагрева, точного нагрева и выдержки. В зоне точного нагрева каждые две соседние радиационные трубы (РТ) попарно последовательно соединены вынесенными за предела печи теплоизолированными коленами, образу общий многоветвевой нагреватель, первая ветвь которого со стороны загрузки метизов снабжена газогорелочным устройством, а последняя - дымовым патрубком, соединенным с объединенным внешним рекуператором. В зонах нагрева и точного нагрева все РТ установлены в горизонтальных параллельных транспортному конвейеру плоскостях, а в зоне выдержки на выходе с конвейера в вертикальной плоскости. Кроме того, воздушные коллекторы верхних и нижних рядов РТ коаксиально встроены в дымопроводы и образуют объединенные по рядам внешние рекуператоры, соединенные фланцами с дымовыми патрубками РТ с регулируемыми зазорами.

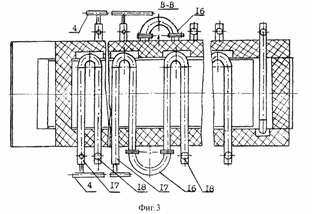

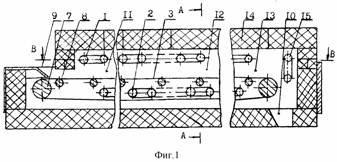

На чертежах изображено: фиг. 1 - печь для термической обработки метизов в контролируемой атмосфере, продольный по ширине разрез; фиг. 2 - то же, поперечный разрез печи в зоне точного догрева; фиг. 3 - то же, продольный разрез печи по оси установки верхнего ряда РТ. Чертежи выполнены на примере печи с u-образными РТ.

Печь содержит отопительную систему с верхними 1 и нижними 2 рядами РТ, разделенными по высоте транспортным конвейером 3, газовые 4 и воздушные коллекторы 5, дымопроводы 6.

Конвейер 3 приводится в движение валами 7 и поддерживается опорными роликами 8. Печь снабжена загрузочными 9 и разгрузочными 10 окнами и разделена по длине на зоны нагрева 11, точного догрева 12 и выдержки метизов 13 при заданной температуре в контролируемой атмосфере, которой заполнено ее рабочее пространство. Печь снабжена съемным сводом 14. В зонах нагрева и точного догрева все РТ установлены в горизонтальных, параллельных 3, плоскостях (поз. 1, 2), а в зоне выдержки на выходе с 3 в вертикальной плоскости (поз. 15). В отличие от зон нагрева и выдержки в зоне точного догрева каждые две соседние РТ попарно последовательно соединены вынесенными за пределы печи теплоизолированными коленами 16, образу общий многоветвевой нагреватель. Первые ветви РТ всех зон печи содержат газогорелочные устройства 17, а последние (отводящие) - дымовые патрубки 18. Воздушные коллекторы 5 коаксиально встроены в дымопроводы 6 и образуют объединенные по рядам внешние рекуператоры 19, соединенные фланцами 20 с дымовыми патрубками с регулируемыми зазорами.

Для обеспечения качественного сжигания природного газа воздух в РТ печи подают нагретым до температуры 473 - 673 k. Нагрев воздуха осуществляют во внешних объединенных по рядам РТ рекуператорах 19, представляющих коаксиально установленные трубы. Внутренние трубы этих рекуператоров являются воздушными коллекторами 5 печи, а внешние - ее дымопроводами 6. В местах соединения объединенных рекуператоров 19 с дымовыми патрубками РТ путем регулирования зазоров между фланцами 20 обеспечивают давление, равное атмосферному давлению окружающей среды, что позволяет выровнять работу РТ по дымовому тракту.

Предлагаема печь для термохимической обработки метизов в контролируемой атмосфере внедрена на двух закалочно-отпускных линиях производства высокопрочного крепежа калибровочного цеха завода.
