Результат научно-иссследовательской работы и конструкторной разработки

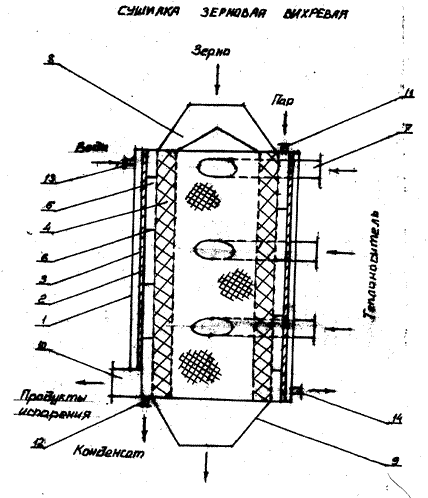

На рисунке представлен диаметральный разрез цилиндрической сушилки. Она включает корпус 1, в котором размещены концентрично кольцевой слой адсорбента 2 на газонепроницаемой стенке 3 и между газопроницаемыми стенками вертикально перемещающийся слой зерна 4. В кольцевом пространстве 5 между слоями адсорбента 2 и зерна 4 установлена винтообразная лента 6. Во внутренний объем кольцевого слоя зерна 4 гангенциально введены на снижающихся вертикальных уровнях газоходы подводимого теплоносителя 7. Верхний торец кольцевого слоя зерна 4 соединен с загрузочным зерновым коробом 8, нижний - с разгрузочным коробом 9. Кольцевое межслоевое пространство 5 соединено с атмосферой патрубком10. К нему по штуцеру 11 подведен пар, по штуцеру 12 отведены продукты десорбции. В корпус 1 врезаны штуцера 13 подвода и 14 отвода охлажденной воды.

Сушилка работает на основе контакта вертикально перемещаемого из короба 8 кольцевого слоя зерна 4 с теплоносителем (нагретый воздух, смесь продуктов сгорания топлива с атмосферным воздухом) при температуре 80-100 градусов С вихреобразно перемещаемым во внутрислоевом пространстве и радиально фильтруемым в межслоевое пространство 5, где выделяемые при сушке пары концентрируют со слоем адсорбента 2, который избирательно поглощает полезные компоненты, а влагу с газовым потоком выводят по патрубку 10 в атмосферу. При этом для повышения эффективности адсорбции к сушилке по штуцерам 13 и 14 подводят охлаждающую слой адсорбента воду.

После насыщения слоя адсорбента 2 его регенерируют, пропуская в неработающем по зерну сушилке пар, подаваемый через штуцер 11 и отводя по штуцеру 12 продукты десорбции н целевое использование. Осушенное зерно выводят из сушилки через короб 9. Вихревой центробежный контакт теплоносителя с перемещаемым слоем зерна и адсорбционная рекуперация испарившихся из зерна полезных продуктовопределяют эффективность разработанного технического решения.
