Результат научно - исследовательской и конструкторской разработки.

Принцип действия сушилки основан на контакте высушиваемого зерна инжектированием и перемещением его газовым теплоносителем с последующим центробежным сепарированием зерна и газового потока с продуктами испарения.

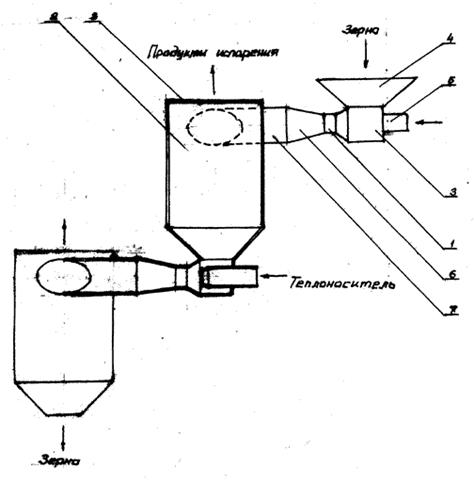

Изображённая на рисунке сушилка включает (например) два последовательно соединённых инжекционных контура, каждый из которых содержит инжектор 1 и центробежный сепаратор 2. В камеру смешения 3 инжектора введены короб 4 высушиваемого зерна и штуцер 5 подводимого теплоносителя (нагретый воздух, смесь атмосферного воздуха и продуктов сгорания газового или жидкого топлива). Диффузор 6 инжекторачерез теплообменную трубу 7 тангенциально соединён с цилиндирическим корпусом центробежного сепаратора 2, верхний торец которого через сетку 8 сообщается с атмосферой, а нижний введен в камеру смешения инжектора второго контура.

Сушилка работает следующим образом:

В короб 4 первого инжекторного контура засыпают высушиваемое зерно, на штунцер 5 вентилятором подают нагретый до 80 ⁰ - 110 ⁰ С при напоре 300 - 400 в.ст. теплоноситель, его активной струёй через камеру смешения 3, диффузор 3 и теплообменную трубу 7 транспортируют сушащееся зерно в центробежный сепаратор 2, где отделяют выводимый в атмосферу газовый поток от высушиваемого зерна, который подают (при необходимости) в камеру смешения второго инжекционного контура и после сушки выводят из установки.
