10-032-02

Наименование проекта

Вихревой рекуператор тепла и осушитель паро-газовых выбросов сушильной установки.

Назначение

Для экономии энергетических ресурсов и охраны окружающей среды от загрязнений.

Рекомендуемая область применения

Найдет применение в текстильной промышленности а также в топливопотребляющих технологиях других отраслей.

Описание

Результат конструкторской разработки.

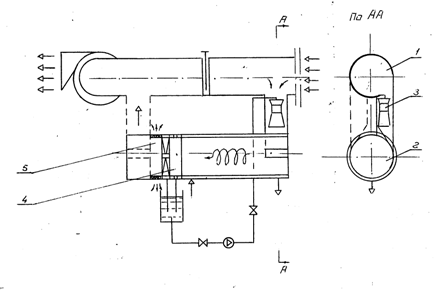

Установка состоит из газохода 1 (рис.1), вихревого теплообменника 2, инжектора 3, каплеотделителя 4 и осушителя 5.

Принцип работы представленной на схеме установки основан на рекуперации тепла парогазовых выбросов процесса сушки сыпучего, листового, тканевого материалов, покрытий (лакокрасочных) при контактном нагреве воды с использованием струйной, инерционной, адсорбционной технологий.

Вихревой рекуператор тепла позволяет максимально надежно использовать утилизируемое теплосодержание выбросов в тепловом балансе сушильной установки и осуществить компенсацию аэродинамических потерь в газовом тракте после установки. Вихревой рекуператор так же повышает надежность от разрушения соединяющих газоходов и позволяет работать на выбросах, содержащих твердые включения.

Рис.1

Преимущества перед известными аналогами

Рекуператор сушильного агента в установке.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Установка позволяет экономить электроэнергию в количестве 5 - 10 % в сравнении с известными решениями и тепловую энергию 10 - 15 % в процессе сушки. Использовать сушильный агент с влажностью пониженной на 15-30% в сравнении с аналогичными решениями.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.08.2002
