описание к ИЛ № 08-152-02

Результат выполнения конструкторской разработки.

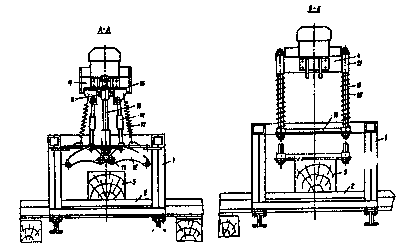

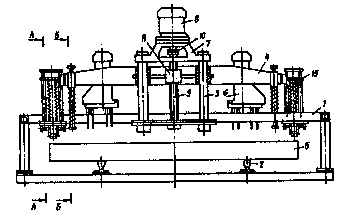

Устройство содержит раму 1 (см. рис.), которая своим основанием при помощи болтовых соединений прикреплена к подошвам рельсов 2 звеносборочного пути. На выполненных в раме вертикальных направляющих 3 установлена с возможностью перемещения в вертикальном направлении балка 4. Для сверления отверстий в деревянной шпале 5 на балке жестко закреплены рабочие органы в виде сверлильных головок 6, при этом крепление выполнено в виде болтового соединения, которое позволяет настраивать сверлильные головки между собой на требуемую колею собираемого звена рельсошпальной решетки.

На верхних концах направляющих установлена опорная плита 7, на которой закреплен привод перемещения балки. Привод состоит из электродвигателя 8, установленного на опорной плите, винта 9, который одним концом соединен посредством муфты 10 с валом электродвигателя, другим - с рамой посредством подшипниковой пяты и гайки 11, закрепленной на балке.

На раме смонтированы захваты 12, состоящие из рычагов, закрепленных при помощи шарниров 13 на раме регулируемых по длине тяг 14. Каждая консоль балки входит в зацепление с клещами центрирования шпал через подпружиненную полку 15, установленную с возможностью перемещения в вертикальном направлении по направляющим 16, выполненным на концах рамы. Подпружиненная полка посредством тяг соединена с рычагами захвата и подпружинена возвратными пружинами 17, один конец которых закреплен на полке, другой - на раме.

Усилия пружин достаточно, чтобы обеспечить центрирование шпал рычагами через полку и тяги. В исходном положении, когда балка находится вверху, каждая ее консоль, расположенная под подпружиненной полкой, удерживает последнюю в верхнем положении, при этом рычаги захватов находятся в разведенном состоянии.

Для предотвращения отрыва шпалы от рельсов во время выхода сверла из отверстия каждая консоль балки оборудована подпружиненной рамой, которая состоит из опорного основания 18, двух стоек 19 и возвратных пружин 20, установленных на стойках. Стойки неподвижно закреплены в направляющих 21 балки.

Устройство работает следующим образом. Шпала перемешается с одной позиции обработки на другую по рельсам звеносборочного пути посредством конвейерной сис­темы и по команде от датчика останавливается в зоне устройства для сверления шпал. По команде того же датчика включается привод устройства и балка вместе со сверлильными головками начинает опускаться вниз. При этом опускается подпружиненная полка и, воздействуя через тяги на рычаги захватов, обеспечивает центрирование шпалы относительно оси устройства. Затем полка останавливается и занимает фиксированное положение. При дальнейшем опускании балки обеспечивается сверление шпалы. Затем по команде датчика балка поднимается в исходное положение.

Применение данного устройства предотвращает отрыв шпал от основания, повышает производительность труда в 1,3 раза.

Устройство для сверления деревянных шпал
