Результат выполнения конструкторской разработки.

Комбайн обеспечивает сбор, очистку и затаривание ягод малины, посаженной рядами, при вертикальной формировке растений и ширине междурядий 2, 5. . . 3 м.

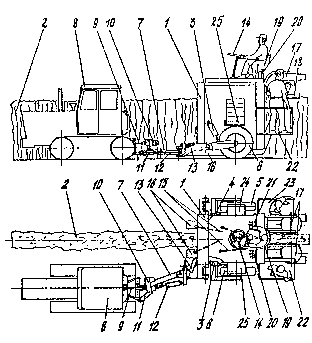

Он состоит (см. рис.) из арочной рамы 1, седлающей ряд малины 2 и опирающейся на регулируемые по высоте посредством гидроцилиндров 3 и 4 колеса 5 и 6. Прицепное устройство 7 соединяет комбайн с трактором 8, от ВОМ которого посредством карданного вала 9 приводится насосная станция 10, размещенная на прицепном устройстве и приводящая в действие все его рабочие органы. Гидроцилиндры 11, 12 и 13 и гидрообъемное рулевое управление 14 обеспечивают точность вождения комбайна по ряду автономно, то есть не зависимо от трактора. На раме смонтированы рабочие органы: бичевой активатор 15, продольные транспортеры 16 с улавливателями, вентиляторы очистки 17, затаривающее устройство 18. Комбайнер располагается на верхней площадке 19 и осуществляет вождение комбайна по ряду, а также управление всеми рабочими органами посредством гидрораспределителей 20 и 21. Двое вспомогательных рабочих, размещенных на площадках 22 и 23, осуществляют замену наполненной тары и выборочное удаление некондиционных ягод (больных, загнивших и т. п. ). Запас тары размещен на площадках 24 и 25.

Комбайн работает следующим образом. Трактор въезжает в междурядье, и арки рамы седлают ряд так, что рабочие органы оказываются с двух сторон от ряда. Комбайнер посредством гидроцилиндров 3 и 4 опускает машину в рабочее положение (расстояние от поверхности почвы до нижней кромки транспортера должно составлять порядка 0,05 м). Включается ВОМ трактора, после чего комбайнер запускает активатор, транспортеры и вентиляторы очистки. Агрегат трогается с места. Вращением рулевого колеса гидрообъемного рулевого управления комбайнер корректирует положение комбайна относительно ряда и следит за работой рабочих органов. Спелые ягоды стряхиваются колеблющимися бичами активатора и транспортерами, ворох подается на очистку, где вентиляторы отсасывают легкие примеси, после чего очищенные ягоды поступают в тару. При выезде из ряда операции выполняются в обратном порядке. Выключаются рабочие органы, комбайн поднимается до клиренса 0,25...0,3 м гидроцилиндрами 3 и 4, гидроцилиндр 13 устанавливают в плавающее положение и трактор, поворачивая налево, въезжает в очередное междурядье. Поскольку комбайн осуществляет сбор только созревших ягод, то обычно за время уборки практикуют 4-5 сборов, выполняя их по мере созревания ягод. Собранные ягоды (в зависимости от сорта) пригодны для переработки или реализации в свежем виде.

Комбайн для уборки малины
