Номер 08-117-02 |
Наименование проекта Конструкция дымовой трубы |
Назначение Отвод дымовых газов теплоэлектростанций, крупных котельных, химических производств |
Рекомендуемая область применения Теплоэнергетика, коммунальное хозяйство, химическая промышленность и др. |

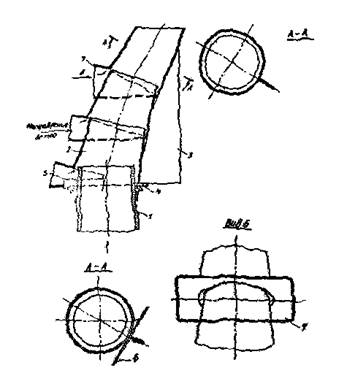

Описание Результат выполнения конструкторской разработки. Дымовая труба содержит (см. рис.) несущий ствол 1, по которому движутся снизу вверх дымовые газы, сужающийся насадок 2, секции которого вставлены одна в другую с последовательным увеличением угла отклонения от вертикальной оси трубы, жестко соединены между собой посредством поворотного руля 3 и установлены на опорном подшипнике 4. Со стороны, противоположной поворотному рулю, на подшипнике 4 установлен противовес 5. С целью увеличения тягового эффекта (эжекционного) ветра перед поворотным рулем 3 может быть установлен щит 6, а вход в каждый из диффузорных элементов насадка может быть дополнен воздухозаборником 7, расширяющимся навстречу воздушному потоку. Рис. Дымовая труба Дымовые газы проходят по стволу 1 дымовой трубы и затем выходят через насадок 2. При наличии ветра насадок 2 за счет наличия поворотного руля 3 поворачивается (подобно флюгеру) выпуклой стороной к ветру. Так как секции насадка установлены друг относительно друга с зазором, то воздушный поток, проходя через эти зазоры, оказывает эжектрирующее действие на дымовые газы, увеличивая высоту их подъема. При изменении направления ветра насадок 2 за счет наличия поворотного руля 3 и подшипника 4 изменяет свое положение в пространстве, соответствующим образом поворачиваясь вокруг оси ствола 1, Наличие щита 6 обеспечивает дополнительный подбор воздушного потока. С целью увеличения количества воздуха, направляемого на эжекцию дымовых газов, каждая секция насадка 2 может быть снабжена воздухозаборником 7. Противовес 5 необходим для того, чтобы уравновесить нагрузку, создаваемую на подшипник 4 насадком 2 и ветром. Данная конструкция трубы отличается повышенной надежностью за счет того, что секции насадка жестко взаимосвязаны и неподвижны относительно друг друга. Гибкие ненадежные связи исключены. Повышение эффективности эжекции достигается путем установки тормозящего воздушного потока щита и воздухозаборников. Это позволяет также повысить высоту подъема дымовых газов, что благоприятно для экологии окружающей среды. |
Преимущества перед известными аналогами Конструкция дымовой трубы |
Стадия освоения Внедрено в производство |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Уменьшение загрязненности окружающей среды, повышение эффективности очистки дымовых газов на 30% |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 13.08.2002 |
