Результат выполнения конструкторской разработки.

Широко известны трехроликовые опоры ленточных конвейеров, позволяющие обеспечить требуемую желобчатость ленты при размещении на ней насыпных грузов.

Недостатком таких опор является их большая жесткость, приводящая к преждевременному выходу из строя роликов и ленты, а также то обстоятельство, что центральные ролики оказываются в 4 - 5 раз более нагруженными по сравнению с боковыми роликами.

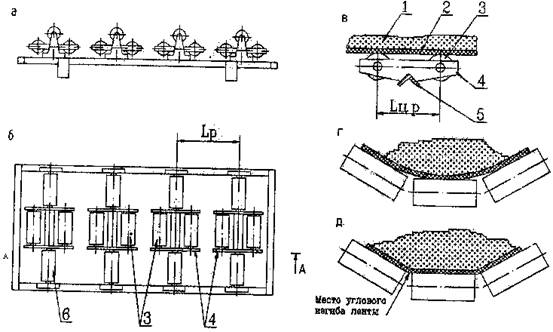

Конвейерная секция с четырехроликовыми опорами балансирного типа:

а - вид секции сбоку; б - вид секции сверху; в - сечение А-А;

г - форма сечения ленты с грузом на стандартной трехроликовой опоре;

д - форма сечения ленты с грузом на стандартной четырехроликовой опоре;

Предлагаемые роликоопоры (см. рис.), в отличие от известных трехроликовых опор так называемого жесткого типа, в месте крепления на опоре центрального ролика снабжены двумя кронштейнами, в которых закреплены два расположенных друг за другом вдоль оси ленты ролика.

Четырехроликовые опоры устанавливаются с шагом примерно в два раза большим, чем обычные трехроликовые опоры. При этом количество центральных роликов (нагруженных в наибольшей степени) остается прежним, а число недогруженных боковых роликов снижается вдвое. В случае, если опора выполнена из профиля разомкнутого сечения (уголка, швеллера и т.п.), за счет малой крутильной жесткости такой опоры центральные ролики, несмотря на их «жесткую» установку, оказываются фактически подрессоренными и лучше воспринимают удары по ним груженой ленты.

Описываемая роликоопора включает уголковую опору 5, боковые ролики 6, планки-балансиры 4 и центральные ролики 3. Расстояние между роликоопорамиl, а также между центральными роликами одной опорыl₁зависит от величины нагрузки на ролики, скорости движения ленты, ее натяжения и некоторых других факторов. Установлены зависимостиlиl₁от указанных факторов, являющихся фактически "ноу хау" для конструкции этих опор.

Четырехроликовые опоры описанной конструкции разработаны и успешно применены для ленточных конвейеров производительностью от 600 до 1500 м ³ в час различной протяженности при транспортировании насыпных грузов. Указанные опоры могут быть также применены для ленточных конвейеров, имеющих иные параметры.

В результате внедрения предлагаемые четырехроликовые балансирные опоры позволили:

- на 33 % уменьшить количество дефицитных и дорогостоящих роликов;

- в 2 раза уменьшить динамические нагрузки на наиболее нагруженные центральные ролики;

- в 1,7-2 раза увеличить срок службы ленты и роликов;

- за счет того, что сечение ленты с транспортируемым грузом принимает форму трапеции со скругленными углами (вид «д» на рисунке), а не форму повернутого на 180°свода (вид «г»), как это имеет место при движении ленты на обычных трехроликовых опорах, резко увеличить поперечную устойчивость грузовой ветви ленты.

Внедрение четырехроликовых балансирных опор взамен трехроликовых опор жесткого типа производится без изменения конструкции роликов, в кратчайшее время и практически без капитальных затрат.

НПО «Трансспецмаш» принимает заказы на выполнение работ по замене на. действующих ленточных конвейерах традиционных трехроликовых опор «жесткого» типа на описанные выше четырехроликовые, а также на изготовление ленточных конвейеров (в том числе серийное) с балансирными опорами описанного выше типа.
