Результат выполнения конструкторской разработки.

Конвейер предназначен для проведения разнообразных погрузочно-разгрузочных, транспортных и складских работ, является альтернативой ленточным и другим конвейерам известных конструкций и может их успешно заменять в самых различных отраслях производства.

а)

б)

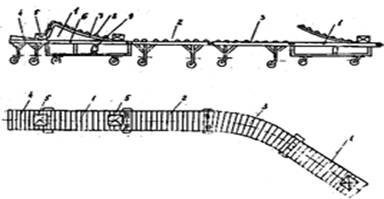

Рис. Конвейер для транспортирования штучных грузов.

а - вид сбоку;

б - вид сверху

Крупным недостатком известных конвейеров для транспортирования штучных грузов является их ограниченная область применения, обусловленная невозможностью оперативного изменения их протяженности и конфигурации (в плане).

Указанного недостатка не имеет предлагаемый конвейер (см. рисунок), включающий одну или несколько роликовых приводных секций 1, неприводных прямолинейных секций 2 и неприводных криволинейных секций 3, а также роликовое загрузочное устройство 4, объединенных в общую транспортную линию необходимой протяженности и конфигурации, по которой осуществляется движение штучных грузов 5, например, ящиков или мешков.

Приводная секция 1 содержит раму 6, на которой с помощью шарниров установлен подвижный в вертикальной плоскости роликовый стол 7, включающий три параллельно расположенные пластины, в пазах которых с поворотом на угол 2 -3 в два ряда и в шахматном порядке установлены опорные ролики 8.

Кроме того, каждая приводная секция 1 оснащена силовым элементом 9 (выполненным в виде пневмо- или гидроцилиндра), выдвижение штока которого приводит к поднятию роликового стола 7 над рамой 6.

Пластины роликового стола 7 имеют форму вогнутой параболы с убывающей кривизной по направлению движения грузов.

Конвейер оснащен также элементами автоматики.

Принцип действия конвейера заключается в том, что грузы 5, получив на каждой из приводных секций 1 импульс (за счет резкого поднятия с помощью силового элемента 9 роликового стола 7) и пройдя по инерции расположенные между ними неприводные секции 2 и 3, заканчивают свое движение на последней неподвижной секции, откуда их забирают для проведения дальнейших технологических операций.

Конвейеры для транспортирования штучных грузов предлагаемой конструкции позволяют оперативно изменять их протяженность и конфигурацию трассы, приспосабливая ее к конкретным условиям рабочей площадки.

НПП «Трансспецмаш» принимает заказы на проектирование и изготовление (в том числе серийное) конвейеров для транспортирования штучных грузов описанной выше конструкции в соответствии с требованиями заказчиков.
