Результат выполнения конструкторской разработки.

Устройство предназначено для ликвидации опасной зоны вокруг вра­щающегося карданного вала в приводе сельскохозяйственных машин от ВОМ трактора и для быстрого разъединения кар­данного вала прицепной сельскохозяйственной машины от ВОМ (вал отбора мощностей).

Предохранительный механизм карданного вала

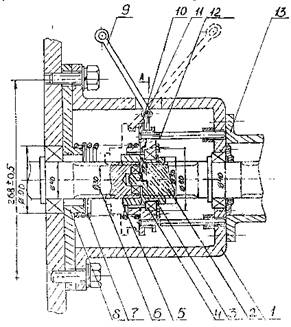

Предохранительный механизм карданного вала состоит (см. рис.) из корпуса 1, в полости которого размещаются ведущий 6 и ведомый 2 валы со шлицами на концах, соединенные между собой втулкой 5. На втулке размещен подшипник 4, жестко закрепленный в ней своей внутренней обоймой с помощью стопорного кольца 3. Фланец 10 связан резьбовым соединением со съемными упорными осями 12, которые выведены через отверстие в корпусе со стороны кожуха 13. На ведущем валу размещена пружина 7, ограниченная фланцем и направляющей втулкой 8. Корпус устройства вместе с направляющей втулкой крепится на раме агрегатируемой машины. В корпусе, для отключения вращения на оси 11 крепится рычаг 9 для перемещений втулки, который устанавливается в проточку на фланце 10.

Устройство работает следующим образом. При отсутствии защитного кожуха съемные упорные оси освобождаются, при помощи пружины перемещают фланец со шлицевой втулкой в крайнее правое положение и выводят ее из зацепления со шлицами ведущего вала, тем самым прекращается передача на ведомый вал. При возникшей опасности травмирования обслуживающего персонала картофелеубороч-ного комбайна помощник переводит рычаг в правое положение, который перемещает фланец в левое положение, сжимая пружину, при этом шлицевая втулка разъединяет валы, при отпускании рычага пружина возвращает фланец со шлицевой втулкой в правое положение, соединяя валы, тем самым происходит пе­редача вращения от ВОМ валу комбайна.

Устройство просто по конструкции, его можно изготовлять в районных ремонтно-технических предприятиях (РТП), а также в мастерских хозяйств.

Применение устройств позволило сократить производственный травматизм, улучшить соблюдение условий техники безопасности, получить годовой экономический эффект 0, 2 тыс. руб. на 1 устройство.
