Результат выполнения конструкторской разработки.

Чизельный культиватор с активными рабочими органами

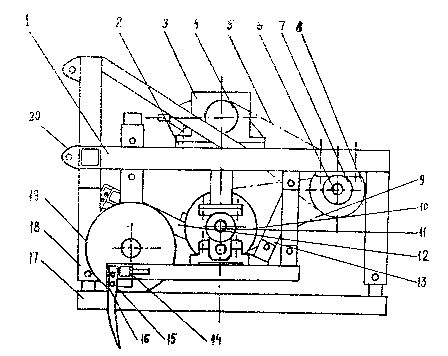

Чизельный культиватор предназначен для безоборотного рыхления пласта на глу­бину до 30 см, с созданием гребнистого дна борозды в попе­речном и продольном направлении и с формированием мелкокомковатой структуры в пределах поверхностного слоя почвы. Конструкция устройства приведена на рисунке. Сварная рама 1 включает в себя опорную плиту 2, на которой расположен понижающий редуктор 3. На выходных концах редуктора монтируются звездочки 4, которые посредством цепных передач 5 передают крутящий момент от ВОМ трактора на промежуточный вал 6. Натяжение цепных передач осуществляется смещением редуктора 3 по опорной плите 2. Промежуточный вал 6, содержащий две пары звездочек 7 и 8, вращается в подшипниках скольжения. Далее цепными передачами 9 крутящий момент передается на звездочку 10, смонтированную на приводном вале кривошипа 11, сочленен­ного с помощью шарнирного соединения с шатуном 12, кото­рый в свою очередь сочленен с коромыслом 13. Коромысло 13, имеющее определенный угол качания, также прикрепля­ется к раме с помощью шарнирного соединения. Сочленение шатуна и кривошипа выполнено с помощью подшипников сколь­жения, смазка к которым периодически нагнетается. Сочлене­ние шатун и коромысло, коромысло и рама, также работает со смазкой.

Шатун не только формирует четырехзвездный механизм, но и является исполнительным рабочим звеном, на котором размещается поперечина 14, к которой крепятся ножи 15 посредством опорных пластин 16.

С целью стабилизации рамы культиватора в горизонтальной плоскости используется полевая доска 17, монтируемая на стойке 18. Регулировочные колеса 19 служат для изменения глубины обработки. С помощью трехточечной навески 20. культиватор присоединяется к энергетическому средству. Культиватор прошел производственную проверку в хозяйствах МОСКОВСКОЙ области.

Испытания проходили на фоне с твердостью почвы 15 кг/ см, влажностью 18% и гребнистостью поверхности - 5 см. Работа проводилась при частоте вращения кривошипов-100 об/мин, поступательной скорости трактора 0,5 - 0,65 м/с, что гарантировало сплошность дневной поверхности.

Оборот пласта при применении чиэельного культиватора фактически не происходит. Уровень гребнистости поверхности поля остается без изменений. Доля частиц размером от 0 - 30 мм составляет 70 - 80%.
