Результат выполнения конструкторской разработки

Загрузочный узел ленточного конвейера является наиболее ответственным элементом, определяющим весь процесс работы этого перспективного вида транспорта. Известно, что на участке встречи падающей на конвейер породы с конвейерной лентой происходит интенсивный износ последней, а поддерживающие ленту в этом месте ролики наиболее быстро выходят из строя. В предлагаемом устройстве на поддерживающих ленту роликах смонтированы бесконечные ремни, обеспечивающие податливость конвейерной ленты на участке ее загрузки.

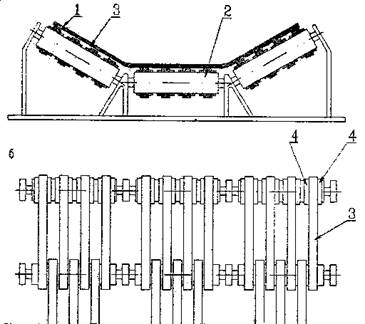

Загрузочное устройство для работы с кусковыми материалами:

а - вид спереди; б - вид сзади.

Устройство (см. рис.) включает расположенные над лентой 1 ролики 2, на которые одеты бесконечные ремни 3. Буртиками канавок являются кольца 4, напрессованные на ролики 2. При этом бесконечные ремни имеют сечение прямоугольной формы и охватывают ролики соседних рядов в шахматном порядке.

Общая длина устройства, т.е. количество рядов роликов и расстояние между роликами, а также расстояние между параллельно установленными бесконечными ремнями, принимаются исходя из конкретных условий работы, для которых предназначен данный конвейер.

Использование устройства позволяет не менее, чем в 2-3 раза увеличить срок службы конвейерной ленты и поддерживающих роликов.

Изготовлен и успешно работает опытный образец устройства предлагаемой конструкции на обогатительной фабрике в г. Макеевка Донецкой области.

Внедрение загрузочных устройств описанной конструкции на действующих ленточных конвейерах производится без изменения конструкции роликов, в кратчайшие сроки и практически без капитальных затрат.

НПО «Трансспецмаш» принимает заказы на выполнение работ по установке на действующих ленточных конвейерах приведенных выше загрузочных устройств.
