Результат выполнения конструкторской разработки.

Известные барабаны ленточных конвейеров имеют, как правило, футеровку (обычно резину), позволяющую увеличить их сцепление с лентой. Выполнение быстроизнашивающейся футеровки - сложная и специфичная операция, которая не всегда под силу не только потребителям конвейеров, но и самим заводам-изготовителям барабанов.

Барабан предлагаемой конструкции (см. рис.) не имеет футеровки вообще и содержит обечайку 1. на поверхности которой выполнены (например, путем обжатия) желобообразные углубления 2, имеющие переменную ширину. При этом между углублениями 2 образуются ребра 3.

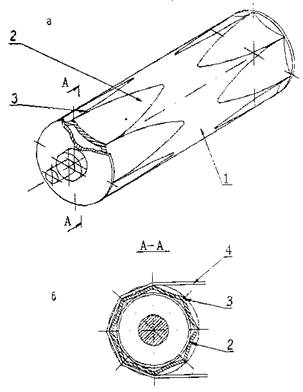

Рис. Барабан ленточного конвейера (не требующий футерования):

а - аксонометрическое изображение; б - сечение барабана.

Огибая барабан, лента 4 за счет своей эластичности прилегает к его цилиндрической части и ребрам 3. При этом профиль огибания барабана лентой изменяется от окружности (по середине барабана) до близкого к многоугольнику (на его краях), что приводит к увеличению сил сцепления.

Кроме того, в связи с тем. что длина окружности, по которой лента огибает барабан в его средней части, превышает длину периметра многоугольника, по которому лента огибает барабан на его краях, последний принимает псевдобочкообразную форму, обеспечивающую, как показала практика, надежное центрирование на барабане движущейся ленты.

Применение барабанов описанной конструкции, не требующих футерования резиной и другими материалами, существенно облегчает их производство и эксплуатацию.

НПО «Трансспецмаш» принимает заказы на выполнение работ по установке на действующих конвейерах и других устройствах, где это необходимо, барабанов описанной выше конструкции, а также на изготовление ленточных конвейеров и других подобных машин (в том числе серийное), оснащенных устройствами описанного выше типа.
