Результат выполнения конструкторской разработки.

Устройство для крашения тканей состоит (см. рис.) из вертикальной ванны 1, выполненной из изоляционного материала. Внутри ванны расположены вертикальные плоскопараллельные электроды 2 из сплавов стали. Электроды связаны с источником тока переменного напряжения (220 В) промышленной частоты 50 Гц через ключ 3, который служит для периодической подачи напряжения. Ванна закрыта крышкой 4, изготовленной из того же изоляционного материала, что и ванна. Крышка имеет две щели 5 для входа и выхода ткани 6 и четыре паза 7 для крепления двух электродов. Между электродами на дне ванны расположены направляющие 8. Рядом с ванной слева расположен направляющий ролик 9, справа - тянульная пара с нижним приводным роликом 10.

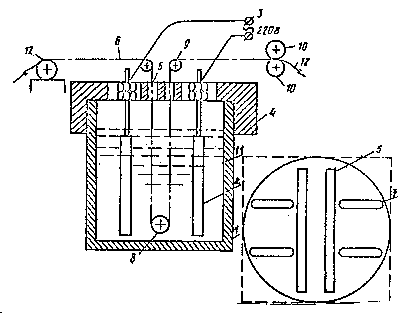

Рис. Устройство для крашения

Устройство работает следующим образом. Ванна заполняется раствором или дисперсией красителя в воде 11, затем на два электрода 2 подается напряжение 220 В с промышленной частотой 50 Гц, нагревают красильный раствор до температуры крашения 97-98°С и начинают пропускать текстильный материал (ткань) 12. Ткань непрерывно пропускают через устройство следующим образом: ткань, огибая направляющий ролик 9 через входную щель 5 в крышке ванны, поступает в зону между двумя электродами, затем огибает направляющие ролики на дне ванны между электродами и выходит через выходную щель 5 в крышке устройства.

Внедрение установки позволило реализовать способ крашения текстильных материалов путем пропускания электрического тока через красильный раствор частотой 50 Гц импульсами продолжительностью 2-4 с через каждые 28-30 с. Способ обеспечивает качественное равномерное крашение за 3-5 мин. вмecтo 35-45 мин. по известному способу.
