Результат выполнения конструкторской разработки.

Одной из важнейших задач при разработке конструкции барабанов подъемно-транспортных машин, в том числе ленточных конвейеров, является достижение их высокой прочности и жесткости при минимальной материалоемкости, а также технологичности изготовления, особенно при мелкосерийном производстве и широкой гамме типоразмеров барабанов. Эта задача была решена путем разработки следующей конструкции барабана.

Барабан (см. рис.) содержит вал 1, представляющий собой полую трубу с шестью боковыми гранями, переходящую на концах в цилиндрические гнезда, в которых укреплены полуоси 2. На концах вала 1 смонтированы также ступицы 3, к которым крепится обечайка 4, выполненная из свернутого в трубу тонкого листа. В полости, образованной обечайкой 4, валом 1 и ступицами 3, размещены в один или несколько рядов вдоль вала полые или чем-либо выполненные опорные элементы 5 шестигранной формы, плотно прижатые друг к другу. Указанные элементы могут быть установлены вокруг вала в несколько рядов, что позволяет из одних и тех же полых шестигранных тел сложить каркасы барабанов различного диаметра (с шагом изменения величины диаметра барабана, равным двойной величине размера шестигранного тела). Кроме того, смещение на полшага вдоль вала каждого слоя шестигранных тел позволяет еще более укрепить "кладку", сделав ее монолитной, и тем самым дополнительно увеличить прочность и жесткость каркаса, образованного из легких шестигранников.

Предложенные барабаны имеют высокую прочность и жесткость при минимальной материалоемкости. Они технологичны при мелкосерийном производстве и широкой гамме типоразмеров.

НПО «Трансспецмаш» принимает заказы на выполнение работ по установке на действующих конвейерах и других устройствах, где это необходимо, барабанов описанной выше конструкции, а также на изготовление ленточных конвейеров и других подобных машин (в том числе серийное), оснащенных устройствами описанного выше типа.

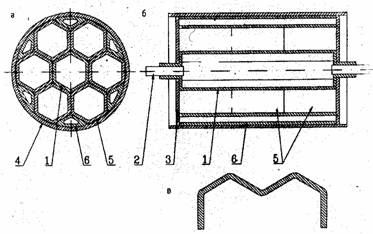

Рис. Барабан сотовой конструкции (однорядный):

а - вид с торца, б - вид сбоку, в - платина каркаса.
