Результат выполнения НИР.

Общий вид устройства для очистки ленты конвейера представлен на рис.1; на рис. 2 показан радиатор охлаждения, установленный в полости очищающего барабана; на рис. 3 дана схема размещения устройства для очистки ленты конвейера.

Рис. 1

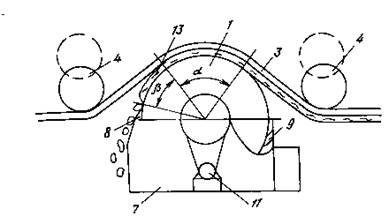

Устройство содержит очищающий барабан 1, установленный на подшипниковых опорах 2 и контактирующий внешней цилиндрической поверхностью с очищаемой поверхностью ленты 3.

В зоне очищающего барабана 1 установлены с возможностью вертикального перемещения прижимные ролики 4, положение которых определяет уголaохвата лентой 3 очищающего барабана 1, что позволяет изменять продолжительность контакта между ними в зависимости от температуры окружающей среды.

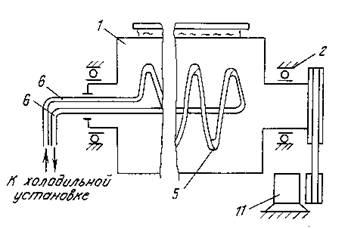

Очищающий барабан 1 снабжен средством для охлаждения его поверхности, которое выполнено в виде радиатора 5, установленного в полости барабана 1, и холодильной установки (не показана), соединенной трубопроводом 6 с радиатором 5. Полость барабана 1 заполнена маслом.

Для обеспечения работы устройства при температуре окружающей среды до + 30° нижняя часть очищающего барабана 1, не закрытая лентой 3, охвачена теплозащитным кожухом 7, на котором тангенциально к поверхности барабана 1 установлен скребок 8, удаляющий с него смерзающийся материал, и дополнительный скребок 9, подготавливающий поверхность барабана 1 к контакту с загрязненной поверхностью ленты 3.

Рис. 2

Устройство установлено по ходу движения ленты 3 (рис. 3) после приводного барабана 10 и имеет индивидуальный привод 11 или приводится во вращение от приводного барабана 10 конвейера. Для предварительной очистки ленты 3 под приводным барабаном 10 размещен жесткий скребок 12.

Рис. 3

Устройство работает следующим образом.

После прохождения загрязненной лентой 3 скребка 12 часть налипшего материала остается на поверхности ленты и в ее углублениях. Лента 3 при дальнейшем перемещении контактирует с поверхностью очищающего барабана 1 на дугеa, где и происходит примораживание оставшегося на ленте материала к очистному барабану 1. После поворота барабана на уголbскребок 8 удаляет смерзшийся материал 13 с поверхности очищаемого барабана 1, который под собственным весом падает в следующее за конвейером транспортное устройство. Дополнительный скребок 9 удаляет с поверхности очищающего барабана 1 изморозь для обеспечения качественного контакта его поверхности с налипшим на ленту 3 материалом 13.
