Номер

06-029-02

Наименование проекта

Универсальный калибр для замера глубины зенкования

Назначение

Для замера зенкования угла 90 градусов под головки заклепок, винтов, фасок в деталях изделия.

Рекомендуемая область применения

Приборы для измерения геометрических величин.

Описание

«Результат выполнения конструкторской разработки».

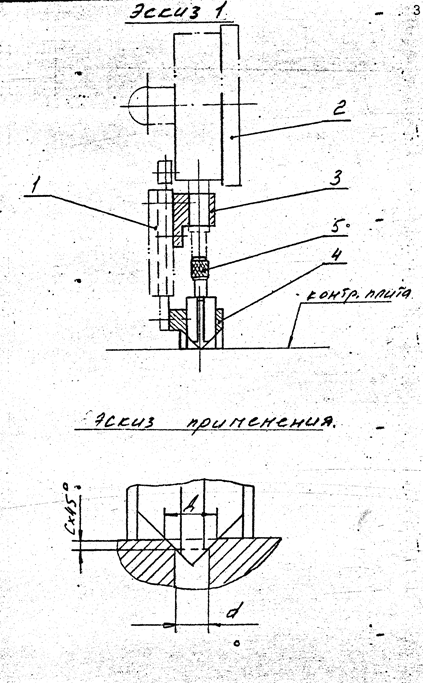

Универсальный калибр (см. рис.) состоит из доработанного штангенциркуля (ШЦ) - 1 и доработанного индикатора часового типа (ИЧТ) - 2. На бегунок ШЦ установлен кронштейн 3 для крепления ИЧТ. На укороченную линейку ШЦ закреплен упор 4. На ножку индикатора ИЧТ установлен измерительный конус 5.

Принцип работы калибра:

- установить калибр на контрольную плиту таким образом, чтобы упор и измерительный конус легли на поверхность стола, как показано на эскизе 1;

- настроить ИЧТ на 0;

- снять с плиты и установить на шкале ШЦ размерd/2, зафиксировать бегунок;

- провести замер, показатель индикатора соответствует фактическому размеру «С» глубины зеновки.

Данным калибром возможно измерение глубины зенкования до Д=11.
