Номер

05-030-02

Наименование проекта

Прицеп тракторный навесной ПТ-1,0

Назначение

Перевозка сельскохозяйственных грузов с тракторами кл. 0,6 т (Т-25, Т-25А, Т-30)

Рекомендуемая область применения

Сельскохозяйственные предприятия

Описание

Результат выполнения конструкторской разработки.

Конструкция прицепа позволяет производить разгрузку с одним трактористом благодаря наличию механического устройства, обеспечивающего опрокидывание кузова при движении агрегата задним ходом.

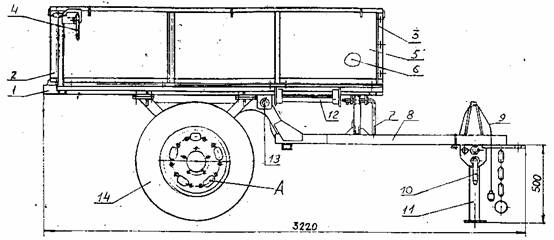

Прицеп состоит из рамы 1, моста с ходовыми колесами 14, бортов боковых, переднего и заднего 2, 3, 5, 6, сницы 8 с опорной стойкой 11, оси шарнира сницы 13. Задний борт фиксируется рукоятками 4, кузов от опрокидывания - штырем 7, а опорная стойка сницы в положениях хранения и транспортном - пальцем 10.

Для подключения задних сигнальных фонарей на прицепе имеется кабель 9 со штепсельной вилкой, соединяемой со штепсельной розеткой трактора.

Для опрокидывания кузова необходимо: передвигая агрегат совместить одно из отверстий А колеса с соответствующей трубой рамы прицепа, снять штырь 12, через отверстие А вставить в трубу рамы, вынуть штырь 7 и, медленно перемещая агрегат задним ходом, опрокинуть кузов. Если в кузове имеется груз, то перед опрокидыванием ручкой 4 необходимо освободить задний борт 2. Возвращение кузова в исходное положение производится при движении агрегата вперед.

Преимущества перед известными аналогами

Опрокидывание кузова производится без собственного гидропривода и использования ВОМ трактора

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

За счет отсутствия гидравлики масса прицепа снижена на 15%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

04.11.2002
