Номер 05-028-02 |
Наименование проекта Пресс шнековый навесной ПШН-80 |
Назначение Приготовление торфяных брикетов, применяемых после сушки в качестве топлива как в обычных домашних печах, так и в небольших котельных |
Рекомендуемая область применения Отопление малых помещений |

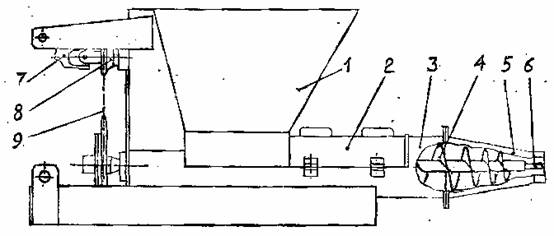

Описание Результат выполнения конструкторской разработки Для массового приготовления топливных торфяных брикетов разработана простая и надежная установка, которая состоит из цилиндрического корпуса 3 (см. рис.) с приемником 1, внутри которого вращается шнек 4 с переменным шагом. В конусной горловине 5 витки шнека - конические, с уменьшающимся шагом, а вал шнека заканчивается штырем 6, обеспечивающим формирование брикета с внутренним отверстием. Брикет с полой сердцевиной просушивается значительно быстрее. Процесс брикетирования происходит следующим образом: агрегат (трактор с навешенным прессом) подъезжает к заранее заготовленной торфяной массе, пресс опускается на подкладки, включается ВОМ трактора на малых оборотах. Вручную торфяная увлажненная масса подается в приемник и вращающимся шнеком перемещается к выходному отверстию горловины. За счет уменьшения шага шнека и сужения горловины масса уплотняется и частично обезвоживается. На выходе выдавливаемый торфяной жгут обламывается (под собственным весом или вручную), брикеты укладываются на носилки (или транспортер) и переносятся к месту сушки. Чтобы масса не вращалась вместе со шнеком, на внутренней поверхности корпуса проложены продольные бичи из полосовой стали (на рисунке не показаны). Вращение от ВОМ трактора к шнеку пресса передается карданным валом 7 через контрпривод 8 цепной передачей 9. Для обслуживания пресса предусмотрен лючок 2, а горловина 5 выполнена съемной. Пресс может быть навешен на тракторы Т-25, Т-40, МТЗ-80, ДТ-75. |
Преимущества перед известными аналогами Исполнение в виде навесного модуля на трактор |
Стадия освоения Опробовано в условиях опытной эксплуатации |
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
Технико-экономический эффект Ускорение высыхания брикетов на 30% за счет полой сердцевины |
Возможность передачи за рубеж За рубеж не передаётся |
Дата поступления материала 04.11.2002 |
