Результат выполнения конструкторской разработки

Сеялка выполняет 4 операции: 1 - высев семян; 2 - внесение удобрений раздельно от семян; 3 - формирование первичных гребней с одновременной заделкой семян; 4 - прикатывание гребней. Расстояние между гребнями - 90 см.

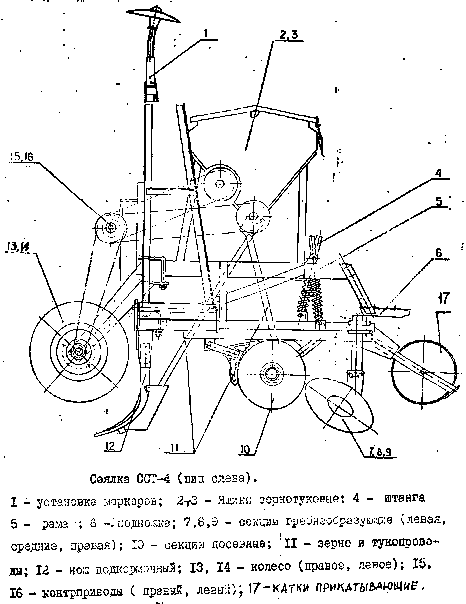

Для каждой операции используется соответствующие рабочие органы (см.рис.): для внесения удобрений - подкормочные лапы 12 с трубкой культиватора КРН-52; для высева семян - унифицированные дисковые секции 10; для формирования гребней - дисковые загорточи гребнеобразующих секций 7, 8, 9; для прикатывания гребней - прикатывающие катки 17.

Под каждый гребень семена высеваются в 2 строчки с расстоянием между ними 17 см. Удобрения могут высеваться как в одну строчку между семенами, так и в 3 строчки симметрично семенам в зависимости от числа установленных подкормочных лап. Все рабочие органы установлены на раме 5 и могут регулироваться: подкормочные лапы - по высоте (глубине заделки удобрений); дисковые сошники и загорточи - по давлению на почву пружинами на штангах 4 (глубина заделки семян в гребне); прикатывающие катки - по давлению на почву пружинами (высота предварительного уровня, плотность поверхности гребня). Наиболее предпочтительная глубина заделки высеваемого материала: удобрений - на 10-15 см ниже уровня почвы, семян - на 5 см от уровня.

Кроме рабочих органов на раме установлены два двухсекционных металлических ящика 2, 3 для семян и удобрений, заимствованных с зерновых сеялок. Неиспользуемые высевающие аппараты закрываются изнутри заглушками.

Привод высевающих аппаратов осуществляется от двух приводных колес 13, 14, заимствованных с культиватора КРН-4,2.

Сеялка является навесной машиной и поэтому механизма отключения приводов не требуется.

Семена и удобрения подаются к подкормочным лапам и сошникам по унифицированным токо-семяпроводам 11. Для обеспечения стабильных междурядий на сеялке по краям установлены два маркера 1, связанных между собой тросом и приводимых в движение гидроцилиндром (на рисунке не показано). Гидроцилиндр подключается после навески к гидросистеме трактора.

Сеялка разработана под технологию возделывания сои на гребнях, разработанную для Дальнего Востока зональным НИИ ДальНИИСХ.
