Результат выполнения конструкторской разработки

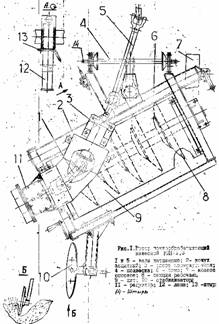

Основные части роторов: рама 6, (рис. 1), секция рабочая 8, редуктор 11, карданные передачи 1 и 5, опора промежуточная 3, стабилизатор 10, диск упорный 7.

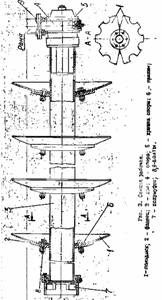

Рабочие органы ротора - зубчатые сферические диски 1 (рис. 3), как у тяжелых дисковых борон, отличаются тем, что выполнены из двух полудисков и закреплены на трубчатом валу 3 рабочей секции с помощью болтов 9.

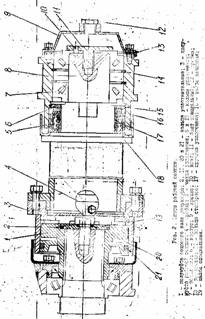

Правый конец вала имеет подшипниковую опору и зафиксирован на раме с помощью бугельного разъема, состоящего из опоры 4 и крышки 5. Левый конец вала секции опирается на полумуфту 1 (рис. 2) нижнего вала редуктора, через эту же полумуфту на вал рабочей секции передается вращение от редуктора.

В корпусе 8 правой опоры кроме подшипников 7 размещено также торцевое уплотнение (поз.5, 6, 15, 16, 18), заимствованное с ведущего моста комбайна «Енисей-1200Р» и позволяющее использовать для смазки подшипников жидкую смазку.

Рабочая секция ротора установлена под углом к направлению движения агрегата, благодаря чему обеспечивается заглубление рабочих органов, а также оборот и крошение почвенного пласта.

Для восприятия боковых усилий, возникающих при работе ротора, и обеспечения тем самым устойчивости агрегата на роторе применен дисковый стабилизатор 10 (рис. 1).

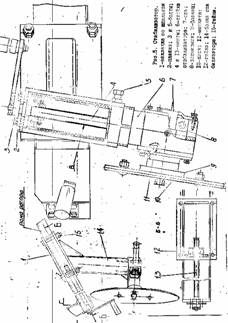

Стабилизатор (рис. 5) с помощью винтов 4 и 13 регулируется как по высоте, так и по боковому выносу.

Дополнительная стабилизация агрегата от бокового смещения обеспечивается упорным диском 7 (рис. 1), который в сочетании с основным стабилизатором служит для ограничения глубины пахоты.

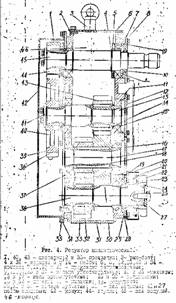

Вращение от ВОМ трактора к рабочим органам передается карданными передачами 1 и 5, а снижение частоты вращения рабочих органов обеспечивается редуктором 11. Устройство редуктора - на рис. 4. Для облегчения навески ротора на агрегатирующий трактор применена подвеска 4 с коническими дисками, которые устанавливаются перед навеской на нижние рычаги механизма навески трактора.

Существует три исполнения роторов, отличающихся шириной захвата и числом дисков. Подробности - в технической характеристике.
