Результат выполнения конструкторской разработки.

Линия состоит из разобщителя бревен, поперечного конвейера, литерного устройства, измерителя диаметра бревен, сортировочного конвейера с бревносбрасывателями двухстороннего действия, накопителей бревен и кабины оператора с системой управления.

Работа линии.

Пачка бревен краном или челюстным погрузчиком подается в бункер разобщителя бревен, разобщитель разбирает пачку и поштучно выдает бревна на поперечный конвейер.

Во время перемещения бревен оператор зрительно оценивает отклонения по породе и качеству от основной группы бревен, подлежащей сортировке. Нажимая соответствующие кнопки, он отправляет бревна другой породы или неудовлетворяющие по качеству в отдельный накопитель.

Основной объем бревен (кроме отбракованных) сортируется автоматически. При перемещении их по сортировочному конвейеру с помощью системы датчиков измеряют диаметр и длину бревна. По результатам замеров автматизированная система управления вычисляет объем бревен, производит учет количества рассортированных лесоматериалов в штуках и кубометрах по каждой

сортировочной группе. По результатам измерения диаметров система управления адресует бревно по накопителям в соответствии с принятой градацией сортировки. Когда бревно доходит до соответствующего накопителя, система управления выдает команду, по которой бревносбрасыватели с гидравлическим приводом сталкивают бревно с сортировочного конвейера в накопитель.

В конце сортировочного конвейера предусмотрен специальный накопитель для пропущенных и не попавших в другие накопители бревен. По мере заполнения накопителей рассортированные бревна выгружаются из них краном или челюстным погрузчиком.

Исполнение линии по секционно-модульной схеме позволяет с учетом конкретных условий изменять количество накопителей и компоновку загрузочных механизмов.

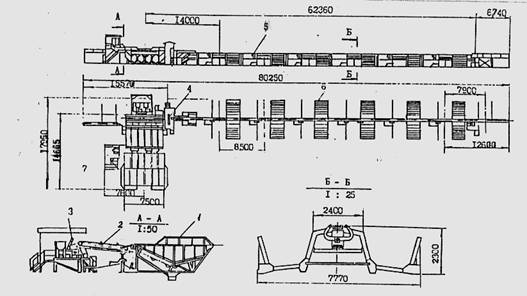

Рис. Линия ЛСБ-15

разобщитель пачек бревен ЛТ-80А или РБ-100; 2-поперечный конвейер;

3-шиберное устройство; 4-измерител диаметров бревен; 5-сортировочный конвейер;

6-накопители бревен; 7-кабина оператора
