Номер

04-131-02

Наименование проекта

Узел крепления трубчатых лесов.

Назначение

Выполнение монтажных, демонтажных работ.

Рекомендуемая область применения

Судостроение, судоремонт, топливно-энергетический комплекс

Описание

Результат выполнения конструкторской разработки.

Узел крепления (см. рис.) представляет собой захват, выполненный в виде охватывающей полку шпангоута 2 скобы, взаимодействующей с бонкой 3, закрепленной на полке шпангоута и ложементов 4, 5 для установки несущих балок 6.

На балки укладывают настил 7, причем один из ложементов 4 закреплен в середине скобы, а другой является ее продолжением и расположен в плоскости первого ложемента.

В отличие от лесов с узлом крепления в виде приспособления, состоящего из клина и обоймы, леса с новым узлом крепления являются конструкцией многоразового пользования.

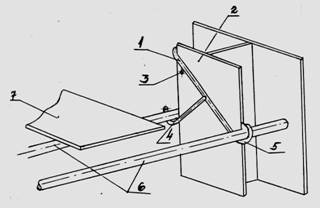

Рис. Узел крепления трубчатых лесов

Преимущества перед известными аналогами

Леса с данным узлом крепления являются конструкцией многоразового пользования, просты в изготовлении, имеют небольшие габариты. Данный узел крепления обеспечивает безопасное выполнение демонтажных и монтажных работ

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

На 15-20% сокращаются трудозатраты при сборке, монтаже лесов.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

04.11.2002
