Номер 04-128-02 |
|||
|
Наименование проекта Приспособление для обработки планок |
|||
|
Назначение Фрезерование скосов планок из бакаута втулок мортир на вертикально-фрезерных станках |
|||
|
Рекомендуемая область применения Машиностроение, судостроение, судоремонт |
|||
|
Описание
Результат выполнения конструкторской разработки. Приспособление (см. рисунок) представляет собой плиту, изготовленную из низкоуглеродистой стали Ст.3 ГОСТ 380-94. Для облегчения конструкции плиты выполнены два обнижения размерами260х110х55 мм и 12 отверстий диаметром 35 мм. Четыре отверстия М12 служат для установки упоров, ограничивающих перемещение обрабатываемых планок, а десять отверстий диаметром13 мм - для установки болтовМ12 и прижимов для их закрепления в приспособлении. На нижней опорной плоскости приспособления выполнен скос 7 057 /30 //, соответствующий углу боковой стороны обрабатываемых планок. Двумя прижимами через пазы размерами 80х20х20 мм приспособление крепится к столу вертикально-фрезерного станка. Обрабатываемые детали устанавливают в пазr- 205 мм, шириной 50 мм до упоров, закрепляемых в приспособлении через четыре отверстия М12, и прижимают прижимами. Обработку производят концевой фрезой из быстрорежущей стали.

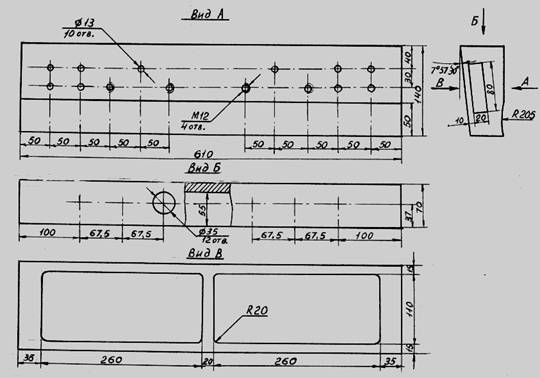

Рис. Приспособление для обработки планок. |
|||
|
Преимущества перед известными аналогами Улучшенные технико-эксплуатационные показатели. Достигнуто снижение трудоемкости при фрезеровании |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект На 30% снижена трудоемкость при при обработке планок |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 30.10.2002 |
