Результат выполнения НИР

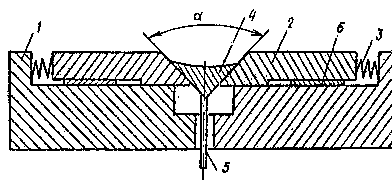

На рисунке схематично представлено предлагаемое устройство.

Устройство состоит из обоймы 1 и формирующих элементов 2, с помощью пружин 3 подпружиненных относительно обоймы, а также клиновой вставки 4, с помощью тяги 5 связанной с приводом (не показан), и направляющих 6. Угол скоса боковых граней вставки 4 и формирующих элементов 2 определяется требуемым диапазоном регулирования геометрических параметров обратной стороны сварного шва.

tg/ 2=l / g.

гдеl-требуемое изменение ширины провара;

g- требуемое изменение высоты усиления обратного валика.

При изменении этого диапазона осуществляется замена формирующего блока.

При установке вставки 4 в крайнее верхнее положение осуществляется сварка материала минимально допустимой толщины.

Движением вставки 4 вниз формирующие элементы 2 раздвигаются по направляющим 6, сжимая пружины 3.

В крайнем нижнем положении клиновой вставки осуществляется сварка материала максимальной толщины из заданного диапазона. Так, например, с целью получения геометрических параметров сварного шва по ГОСТ 14771-76 при аргонодуговой автоматической сварке листов из алюминиевого сплава толщиной i, 2 и 3мм применяется устройство для формирования сварного шва с центральной вставкой, имеющей канавку, глубиной 0,5 мм, шириной 4 мм и углом =90°.

При нахождении вставки в крайнем верхнем положении производится сварка листов толщиной 1 мм, при этом шовоформирующая канавка имеет глубину 0,5 мм и ширину 4 мм.

Для сварки листов толщиной 2 мм необходимо опустить центральную вставку на 0,5 мм, при этом боковые элементы раздвинутся на 1 мм, глубина шовоформирующей канавки составит 1мм, а ширина ее - 5 мм.

Сварка листов толщиной 3 мм производится после очередного перемещения центральной вставки устройства на 0,5 мм. Ширина шовоформирующей канавки 6 мм, глубина 1,5 мм.

Предлагаемое устройство узла обратного формирования сварного шва позволяет без применения трудоемких операций переналадки устанавливать требуемые форму и размеры шовоформирующей канавки в широком диапазоне толщин свариваемого металла.
