Инновации бизнесу. Агрегат окрасочно-сушильный для окраски легковых автомобилей

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

03-008-02

Наименование проекта

Агрегат окрасочно-сушильный для окраски легковых автомобилей

Назначение

Нанесение жидких лакокрасочных материалов методом пневматического или безвоздушного распыления на поверхность легковых автомобилей и сушка конвективная с электрообогревом.

Рекомендуемая область применения

Окраска и сушка после окраски различных изделий в авторемонтных мастерских и на заводах в закрытых невзрывоопасных помещениях.

Описание

Результат выполнения конструкторской разработки.

Агрегат представляет собой камеру, в которой производится окраска легковых автомобилей с последующей их сушкой.

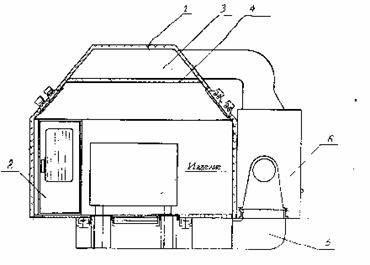

Корпус агрегата 1 (см.рисунок), состоит из теплоизолированных блок-стенок с двумя служебными дверьми 2, для маляра и двумя распашными воротами 3 для автомобиля. Приточный короб 4 с потолочными фильтрами служит для очистки и равномерной подачи воздуха в камеру: свежего в режиме окраски, горячего в режиме сушки. Вытяжная система 5 предназначена для отсоса из зоны окраски и очистки воздуха, загрязненного аэрозолью краски с парами растворителя. Состоит из двух вентиляторов, воздуховодов, расположенных в бетонном приямке и сухих фильтров в полу агрегата.

Для подогрева и рециркуляции горячего воздуха в режиме сушки имеются два блока - 6 подогрева воздуха, состоящих из электрокалориферов и вентиляторов. В режиме окраски эти же вентиляторы, при отключенных электрокалориферах и после поворота заслонок, служат для подачи свежего воздуха. Агрегат работает в двух режимах: окраски и сушки. В режиме окраски работают все вентиляторы; в режимесушки работают два вентилятора и электрокалориферы. По окончании процесса окраски внутренний объем агрегата проветривается в течение 5 мин. Для перехода в режим сушки заслонки воздуховодов перекрывают и включают электрокалориферы.
