Устройство для перемещения воздуха

Назначение

Предназначена для перемещения смеси воздуха с парами растворителей с содержанием пыли не более 100 мг/м3.

Рекомендуемая область применения

Найдет применение в окрасочных цехах

Описание

Результат выполнения конструкторской разработки.

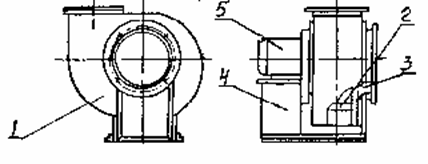

Устройство состоит из корпуса 1 (см. рисунок), рабочего колеса 2, коллектора 3, станины 4, электродвигателя 5.

Устройство представляет собой колесо, закрытое корпусом и насаженное непосредственно на вал электродвигателя. Колесо барабанного типа состоит из лопаток, дисков и ступицы. Лопатки загнуты вперед по направлению вращения колеса. Корпус устройства спиральный, неразъемный, поворотный и состоит из стенок, спирали, входного и выходного фланцев и вставки.

Станина сварная и выполнена из листового и сортового стального проката, имеет основание с отверстиями для установки устройства на фундаменте.

Коллектор имеет специальную конфигурацию, которая обеспечивает наиболее

эффективный подвод перемещаемой среды к колесу. Выходная часть коллектора снабжена латунным кольцом, обеспечивающим наиболее эффективный подвод перемещаемой среды к колесу и защиту от искрообразования.

При вращении рабочего колеса воздушная смесь, поступающая через коллектор, попадает в пространство между лопатками и под действием центробежной силы движется к периферии и направляется в выходной патрубок.
