Результат выполнения конструкторской разработки.

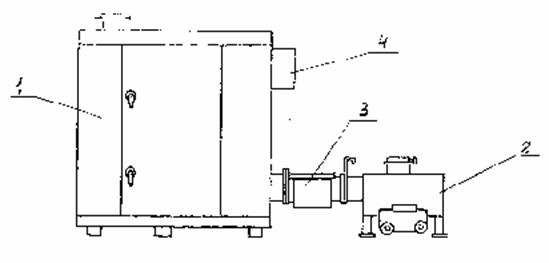

Основными узлами установки является: камера 1 (см.рисунок), дымогенератор 2, фильтр 3, электрошкаф. Кроме того в камере имеется тележка.

Камера состоит из панелей, собранных из гнутых профилей и листов внутренней и внешней обшивки. Внутренее пространство панелей для теплоизоляции заполнено минеральной ватой.

С передней стороны камера имеет теплоизолированную дверь, закрывающуюся клиновыми запорами.

По периметру проема дверь имеет уплотнение. Внутри камеры по боковым стенкам установлены трубчатые электронагреватели с защитными кожухами. В боковой стенке камеры предусмотрено отверстие с фланцем для присоединения фильтра от дымогенератора. В потолке камеры имеется патрубок с дросселем для регулирования выпуска дыма.

Дымогенератор служит для получения дыма путем сжигания древесных опилок.

Тление опилок производится на поде дымогенератора с помощью трубчатых электронагревателей. Загрузка опилок и чистка дымогенератора производится через верхний лючок, удаление продуктов сгорания - через нижний. Для выброса дыма в атмосферу в период загрузки - разгрузки камеры служит патрубок с дросселем клапаном. Дымогенератор с камерой соединяются дымоходом с установленными в нем сетчатыми фильтрами для улавливания сажи и прочих твердых включений. Для отсечения дымогенератора от камеры имеется шибер.

Тележка служит для загрузки-разгрузки и размещения сырья в камере. Она, изготовлена из алюминиевых профилей и имеет четыре колеса, два из которых поворотные. В направляющие тележки вставляются рамки, предназначенные для установки сеток или шомполов, служащих для размещения продукта обработки. Внизу тележки имеется съемный поддон.

На боковой стенке камеры установлен электрошкаф, в котором смонтированы аппаратура пуска и управления электронагревателями, электроконтактный термометр и сигнальная аппаратура.

Обрабатываемая продукция размещается на сетках или шомполах рамок тележки. Тележка закатывается в камеру по трапу. Копчение производится дымом от дымогенератора при закрытом дросселе при открытом шибере на фильтре.
