Результат выполнения конструкторской разработки.

Установка состоит из двух основных узлов: емкости i и фильтра воздуха ii.

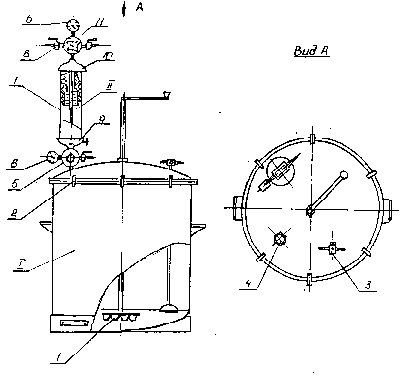

Емкость для краски представляет собой сосуд (см.рисурнок), герметически закрывающийся при помощи шести винтов 2. В сосуде расположены: мешалка 1 для ручного перемешивания лакокрасочного материала, предохранительный клапан 4 для автоматического сброса давления, превышающее рабочее, трехходовой кран 3 для распределения подачи лакокрасочного материала к краскораспылителям.

На крышке емкости расположен редуктор 5 с манометром 6 для регулирования давления воздуха а емкости. Фильтр воздуха установлен на крышке емкости и соединен с ней через редуктор. Состоит из корпуса 7 с вмонтированным в него фильтрующим устройством, которое состоит из направляющего винта, войлочного фильтра, нижней крышки со спускным клапаном 9.

Сжаты воздух (магистральный) по трубе через канал верхней крышки 10, по винтовой линии направляющего винта подается в внутреннюю полость корпуса фильтра воздуха.

Проходя с большой скоростью, сжатый, воздух под действием центробежной силы сепарируется. Влага, масло и другие примеси оседают во внутренней полости фильтра. Воздух поднимается вверх, проходя через войлочный фильтр, и очищенный попадает в редуктор 11. В редукторе, расположенном на верхней крышке фильтра, воздух редуцируется до нужного давления, через пробко-спускные краны 8 поступает к краскораспылителям.
