Результат выполнения конструкторской разработки.

Горелка для сжигания жидкого топлива может быть использована в коммунальном хозяйстве для на­грева воды в котлах, а также в строительстве, сельском хозяйстве и пищевой промышленности.

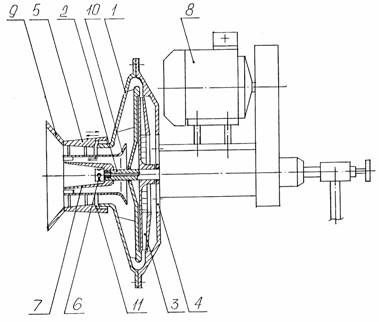

Горелка для сжигания жидкого топлива (см. рисунок) включает корпус 1, выполненный в виде улитки с размещенным внутри полым валом 2 для подачи топлива к форсунке, при этом вал выполнен с возможностью вращения, на котором закреплены лопатки вентилятора 3 и с закрепленными на корпусе всасывающим и осевым выхлопным 5 патрубками для подачи воздуха форсункой 6, размещенной в конусном стакане 7, жестко закрепленном на полом валу, привод 8 и сопло 9. В осевом выхлопном патрубке выполнена сплошная горизонтальная пере­городка 10 для разделения потока воздуха, при этом передний ко­нец (по ходу движения воздуха) перегородки выполнен с воз­можностью регулирования потока воздуха, кроме того осевой вых­лопной патрубок установлен с возможностью перемещения вдоль осевой линии горелки, а между корпусом горелки и осевым выхлоп­ным патрубком имеется щель 11 для эжекции воздуха.

Предложенная разработка позволяет увеличить коэффициент полезного действия горелки за счет повышения полноты сгорания топлива при увеличении подачи воздуха и увеличить производительность.
