Гибкий токоподвод короткой сети дуговой электропечи

Назначение

Уменьшение величины реактивного сопротивления токоподвода

Рекомендуемая область применения

Металлургия, машиностроение

Описание

Результат выполнения конструкторской и технологической разработки.

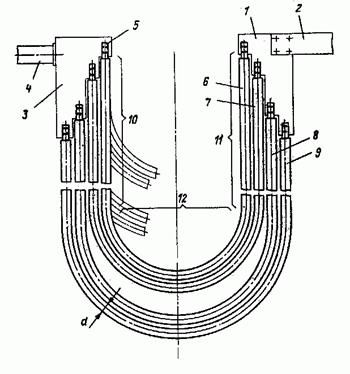

Гибкий токоподвод (см. рисунок) содержит плоский неподвижный контактный башмак 1 моста расшихтовки трансформатора 2, плоский подвижный контактный башмак 3 шин электродвигателя 4 и присоединенные к ним при помощи кабельных наконечников 5 гибкие кабели (например, 6, 7, 8 и 9). В пакет может входить два и более кабеля. Известны случаи применения до 32 кабелей в одном пакете.

Гибкий токоподвод короткой сети дуговой электропечи

Под действием силы тяжести образуется два вертикальных 10 и 11 и криволинейный 12 участки. С целью компактности расположения кабелей на участке 12 при одинаковых длинах входящих в пакет кабелей башмаки 1 и 3 выполнены ступенчатыми.

Преимущества перед известными аналогами

Межосевое расстояние между наиболее удаленными кабелями в середине криволинейного участка составляет 1,2-2,5 межосевого расстояния между наиболее удаленными кабелями в любом из вертикальных участков гирлянды

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

На 15% уменьшение величины реактивного сопротивления гирлянды благодаря увеличению межосевых расстояний между кабелями в криволинейном участке

Возможность передачи за рубеж

Возможна передача за рубеж
