Результат выполнения НИР.

Устройство автоматического управления температурным режимом в теплице (см. рисунок) содержит релейный 1 и сравни­вающий 2 элементы, усилитель 3, исполнительный механизм 4, регулирующий орган 5 и датчик 6 температуры воздуха в теплице, а также устройство 7 для расчета оптимальной по энергоемкости температуры.Устройство для расчета оптимальной по энер­гоемкости температуры включает в себя блок 8 расчета оптимальной по продуктивности темпера­туры, блок 9 расчета естественной температуры, блок 10 определения дискриминанта, компараторы 11 и 12, сумматор 13, блок 14 расчета коэффици­ента теплопотерь, переключатель 15 режимов, ин­теграторы освещенности 16 и дневной температуры 17, генератор 18 тактовых импульсов, счетчик 19 импульсов, усреднители освещенности 20 и дневной температуры 21, устройство 22 памяти и блок 23 ввода данных. Устройство оснащено также дат­чиками влажности наружного воздуха 24, солнечной радиации 25, освещенности 26, реле 27 осве­щенности, датчиками 28 скорости ветра и наружной температуры 29. Кроме того, дополнительно в сис­тему включаются датчик возраста (таймер) 30 и датчик влажности воздуха внутри помещения 31. В состав устройства для расчета оптимальной температуры вводятся дополнительные блоки 32 определения длительности фотопериода, блок 33 сравнения оптимальной температуры с допустимой и блок 34 сравнения продолжительности стояния допустимой температуры с допустимой продолжительностью, а также блок 35 расчета относительного времени дня и ночи.

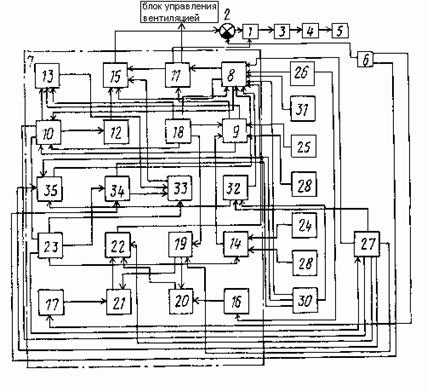

Функциональная схема устройства
